三相不平衡调节装置是什么原因

浏览量
【摘要】:
三相负荷不平衡自动调节装置(SPC)主要用于低压配电用户侧,解决三相电流不平衡、相电压偏低、补偿无功、优化电能质量。

三相负荷不平衡自动调节装置(SPC)主要用于低压配电用户侧,解决三相电流不平衡、相电压偏低、补偿无功、优化电能质量。

50A/35kvar75A/50kvar150A/100kvar150A/100kvarSPC产品同时进行三相不平衡电流和无功补偿,实现连续、动态补偿。

三相不平衡调节

工作原理

NADSPC(NADSPC)主要应用于低压配电用户侧,解决三相电流不平衡、相电压偏低、补偿无功、优化电能质量等问题。

NADSPC产品规格涵盖50A/35kvar75A/50kvar150A/100kvar,能够对三相不平衡电流和无功进行同步补偿,实现连续、动态补偿。

NADSPC能全面提高台区电能质量,具体如下:

·解决配电网络三相不平衡[1],减少线损;

•稳定三相电压,提高供电质量,改善用电环境;

·解决变压器单相过载问题,提高变压器的使用寿命;

·无功功率平衡,增加配电网络有效输出能力;

三相不平衡调节

质量背景

三相失衡严重。

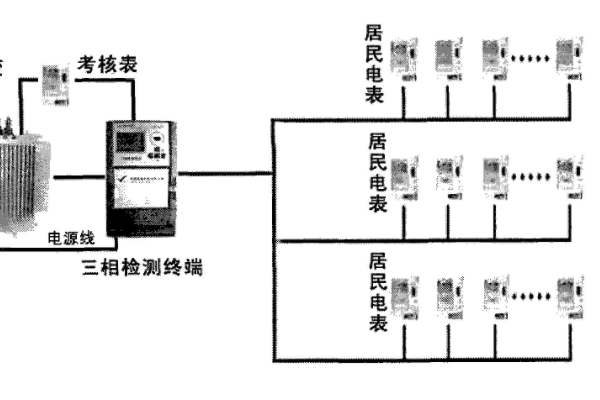

400V低压配电系统中,用户侧几乎全部为单相负荷,其电力具有不同的时性,在配变系统中很容易出现三相不平衡,不平衡度严重超标。

低电压合格率。

400V低压配电系统具有较大的供电半径,由于三相不平衡,用电高差时段,易造成电压过高(-7%)

+10%)

注:A类为35KV变电站10KV母线电压:35KV变电站母线电压B类为35KV;C类为10KV专线用户电压:D类为380/220V用户。

功率因素低

广泛采用组合式投切界器,具有补偿级差的补偿作用(很容易出现过补或欠补)

功能强大

三相平衡补偿功能。

相容性-1/1无功补偿功能。

电压补偿函数。

数据远距离传输。

卓越的补偿效应

NADSPC作为主动式补偿装置,是利用现代电力电子器件IGBT[2]构成电流源装置,在机理上避免了传统电容元件所带来的谐振现象,使其更加稳定、安全。

无谐波、无二次电网污染的双向分相电压补偿,提高电压质量。

全控设备,免维修,节约人力成本。

NADSPC采用先进的电力电子技术和数据处理技术,自动检测电网系统各相电流的变化,实时计算和发出需要的补偿电流,使电网快速达到均衡状态。

全过程由设备自动完成,不需人工操作,大大节约了操作传统补偿装置所需的人力成本。

多种防护,适应各种恶劣环境。

NADSPC内部具有多种保护功能:过压、欠压、过流、短路等多种保护功能。

NADSPC机柜具有低电压防雷,漏电保护,IP防护等级:IP44

原则

三相平衡补偿原则。

启动NADSPC后,通过外部电流互感器(CT)实时检测系统电流,并将系统电流信息发送到内部控制器进行处理分析;在计算达到平衡状态时,通过向IGBT发送信号,判断系统是否处于不平衡状态,同时计算出各相所需要的转换电流值,由电流较大的相向电流较小的相转移,从而实现三相平衡。

无功补偿原则。

当三相负荷不平衡自动调整装置打开时,通过外部电流互感器实时检测负载电流,通过内部DSP计算对负载电流进行无功含量分析;再根据设定值控制PWM信号发生器将控制信号发送到内部IGBT使逆变器产生符合要求的无功补偿电流,最终实现动态无功补偿。
