高压室测量局放

2022-01-20

放置高压室测量局。仪器1:局部放电声波探测器(TEV)-对高压室内开关柜进行普测,在设备TEV模式下记录TEV信号的振幅和2秒内的脉冲数;在设备的超声下,听听耳机中的声音,记录超声信号振幅。通过对普测数据的分析,结合定位仪、在线监控系统等其他设备的测试结果,综合反映开关柜的实际情况。

TEV使用步骤:

1.开启关键

2.选择TEV模式,按左右键进入连续脉冲测量模式,用设备在高压室金属门垂直水平检查3点取中间值为背景值,用设备在开关柜金属缝隙处垂直水平测量记录。

3.进入超级选择oltre声波模式,插入耳机和超声传感器,用传感器测试开关柜的空气,听是否有放电破裂的声音。

仪器2:局部放电检测定位器(PDL1)-通过监控放电点发出的电磁波瞬时脉冲的路径来确定放电活动的位置。原理是比较电磁脉冲到达每个探测器所需的时间。该装置的触发LED灯指示先触发哪个通道,然后表示哪个探测器靠近放电点的电气距离。

PDL1的使用步骤:

对应连将两个探头按下颜色,开机。

2.根据Du±2选择双探头模式,将探头插入校准信号源,按下主机或探头上的AUTO键。如果主机显示(35±2)DB,脉冲指示灯显示左指示灯亮,检查完成。

按AUTO键测量背景值。

在开关柜上按下U探头贴

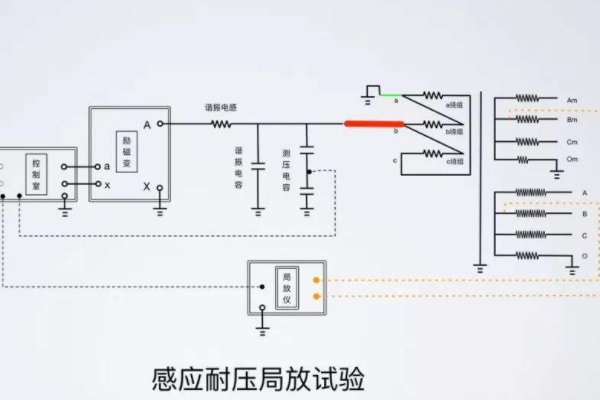

局放

五、板若疑有局放信号,两个探头贴位,不断移动,直到脉先后指示灯同时亮起,信号源在探头中间。

仪器三:局部放电在线监控仪(PDM03)当高压室内有多个放电源,外界干扰严重时,需要使用在线监控设备进行更好的判断。

PDM03的使用步骤:

1.启动并按下Selftset,自检显示Nochanelsareconected,用测试电缆连接各通道和测试源。如果显示(31±3)dB,则表示各通道良好。

2.主机和传感器用电缆连接,1.2.11.12为天线,测试点4角放置,其余8个接传感器贴在开关柜上,按CheckProbes检查各通道是否连接良好。

3.按下Set-up,显示当前存储信息、时间信息、循环测试时间、Y修改、N不修改、LocationMode、Alarmlevel默认值。

4.设置完成后,仪器开始运行。

5.DisplayData可以显示上一个测试周期的测试值。

六、退出Exit后,换存储卡按ChangCard。

测试过程:首先,使用TEV进行普查。如果发现局部信号,则使用PDL1进行定位。如果定位干扰较大,则使用在线监控设备进行测试。

1.选择测试模式。

UltraTEVPlus+(便携式声波局部放电探测器)启动自检后,显示主菜单,按系统设置-TEV设置进入TEV设置菜单,将MODE设置为连续模式,保存设置。进入TEV测量模式,按左右键选择连续脉冲测试模式。

局放

2.测量背景干扰。

高压室外的电磁波信号可能会通过高压室的门窗辐射到高压室,开关柜的金属外壳上也会产生暂态对地电压(TEV)。因此,在测试之前,有必要在高压室的门和一些窗户上测量背景干扰值。

3.开关柜上测试点的选择。

开关柜上的测试点一般为6个,即柜前、中、下、柜后、中、下,见测试数据记录表。具体测试部位应尽可能靠近开关柜上的缝隙,如散热孔和温度测量窗。

4.现场干扰的类型和消除方法。

局部放电现场试验受现场干扰影响较大,识别和消除干扰尤为重要。干扰源主要有以下几类:

(1)无线电发射机发出的信号(当距离很近,发射功率很大时),车辆启动时发出的噪音,200米以内高频超高频低功率发生器发出的信号。

(2)遥感装置、计算机、控制器、逆变器等各种类型的电子装置。

(3)有机械切换电流、带电刷或其他能产生电火花的设备,如切换开关;带继电器和接触器的设备,如电话、电钟、蜂鸣器、车辆启动系统和荧光灯。

(4)电弧焊、电弧炉、电机、发电机等。

(5)被测设备的相邻位置或其他位置发生放电活动。

(6)测量时探测器的抖动和静电放电。

5.排除和判断干扰的方法主要有以下几种:

(1)关闭干扰源(这种方法对无线电发射器、荧光灯等电子设备特别有效)。

(2)测试时间不同(对街灯和交通工具发出的干扰源有效)

(3)利用测试仪(MiniTEV)的脉冲数(2秒)来确定干扰源,当测试仪(MiniTEV)的脉冲数(2秒)大于500时,几乎肯定是干扰信号。

(4)由于暂态对地电压信号(TEV)信号在开关柜金属箱上迅速衰减,其衰减值约为10dB/m。如果在开关测试过程中发现没有明显的最大值,可以肯定是干扰信号被测试了。
