YNCS-910H系列微机保护测控装置

浏览量

YNCS-910H系列微机保护测控装置

YNCS-910H通用保护测控装置是集保护、测量、监视、控制、人机接口、通信等多种功能于一体的数字式多功能继电器。是通用性最强、应用面最广的保护测控装置,能适用于110kV以下电压等级非直接接地电网的各类电气设备和线路的主保护或后背保护。
没有此类产品
产品描述

概述

YNCS-910H通用保护测控装置是集保护、测量、监视、控制、人机接口、通信等多种功能于一体的数字式多功能继电器。是通用性最强、应用面最广的保护测控装置,能适用于110kV以下电压等级非直接接地电网的各类电气设备和线路的主保护或后背保护。



装置主要特点

工作电源兼容85-264V交、直流电源,32位嵌入式控制系统功能强大,全铝合金机箱,标配断路器操作回路。(注操作回路电压需在订货前注明)



开孔图和背面端子图

宇诺科技



宇诺科技

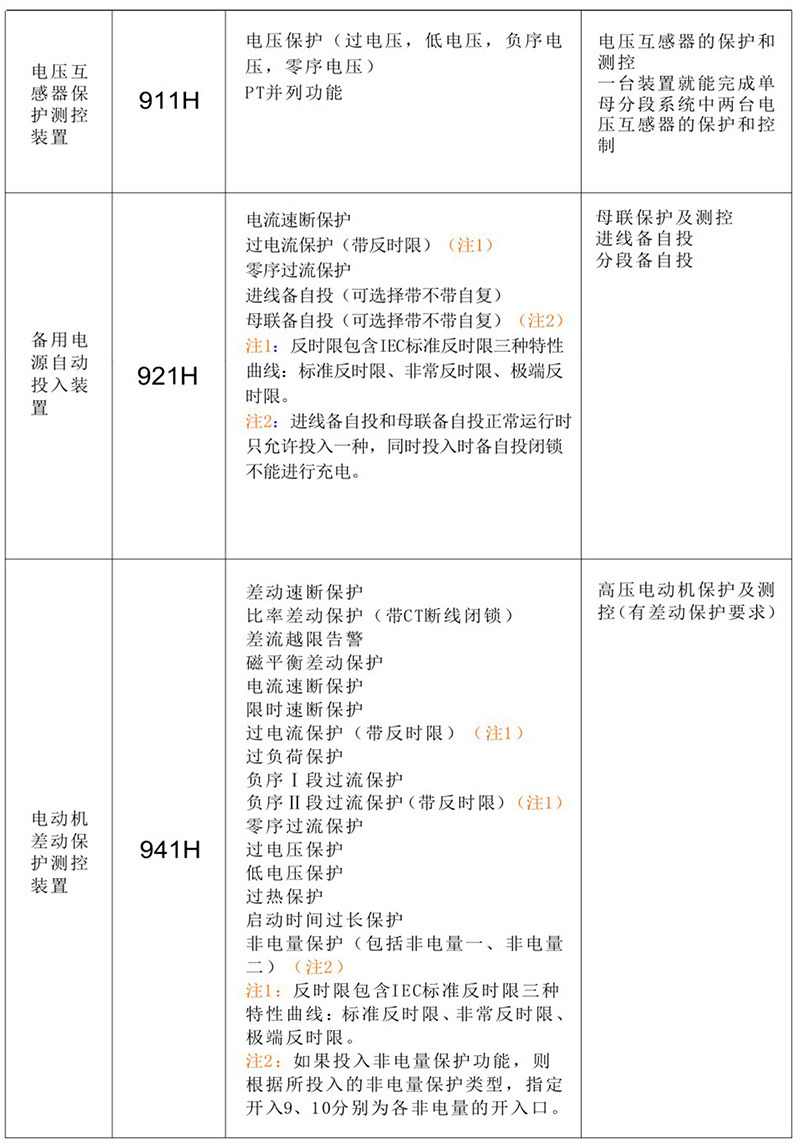

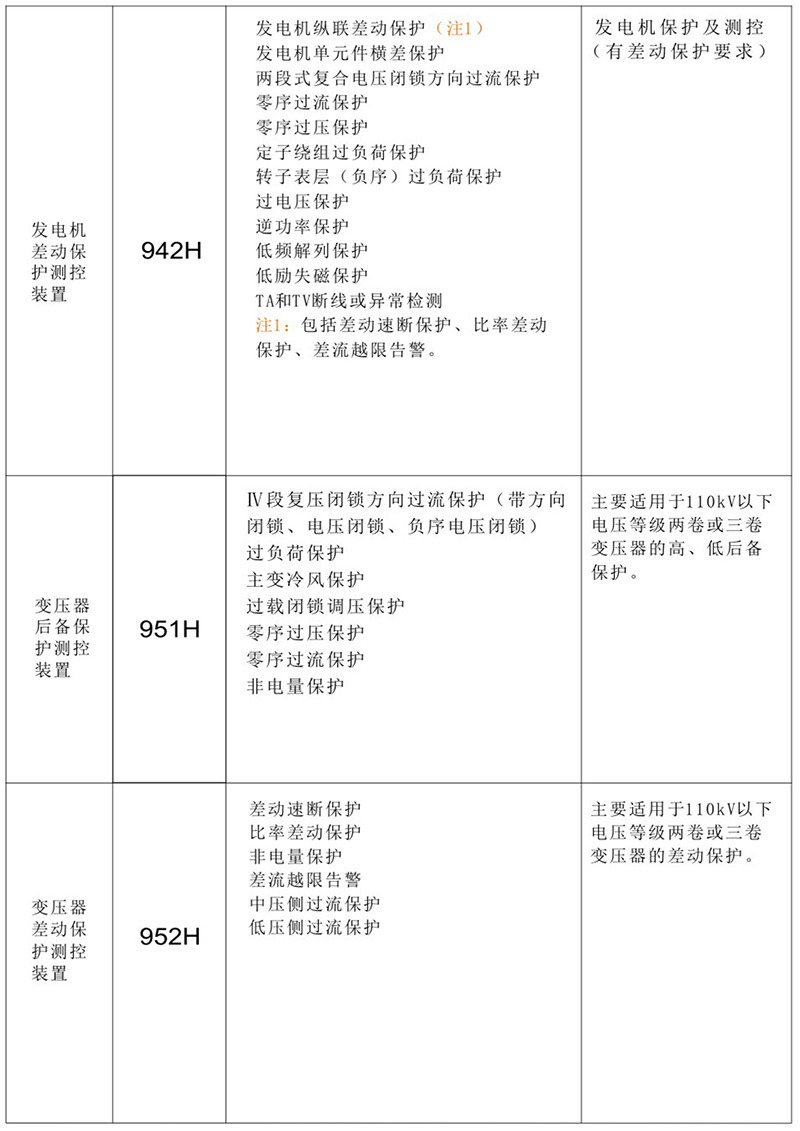

YNCS-910H系列数字式保护测控装置型号功能一览表

宇诺科技

宇诺科技

宇诺科技

宇诺科技

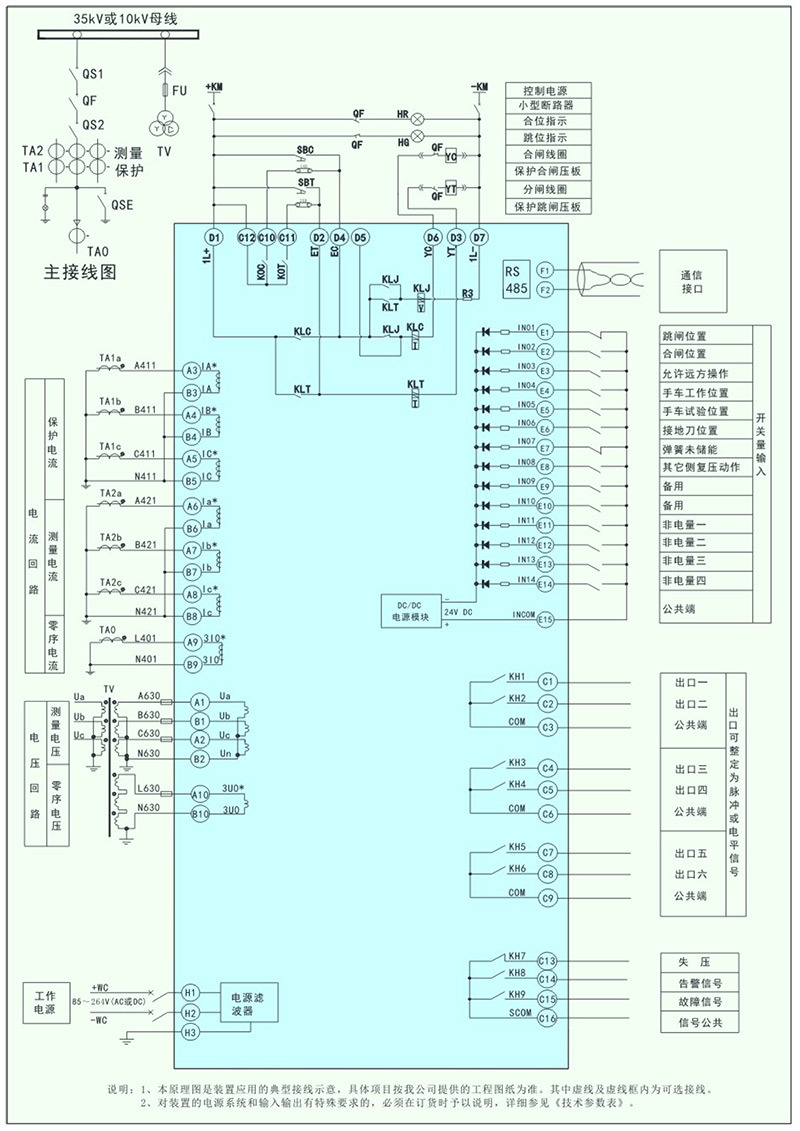

YNCS-910H系列微机保护测控装置典型接线原理图(用作线路保护)

宇诺科技



YNCS-910H系列微机保护测控装置典型接线原理图(用作厂用变压器保护)

宇诺科技



YNCS-910H系列微机保护测控装置典型接线原理图(用作高压电动机保护)

宇诺科技



YNCS-910H系列微机保护测控装置典型接线原理图(用作高压电容器保护)

宇诺科技

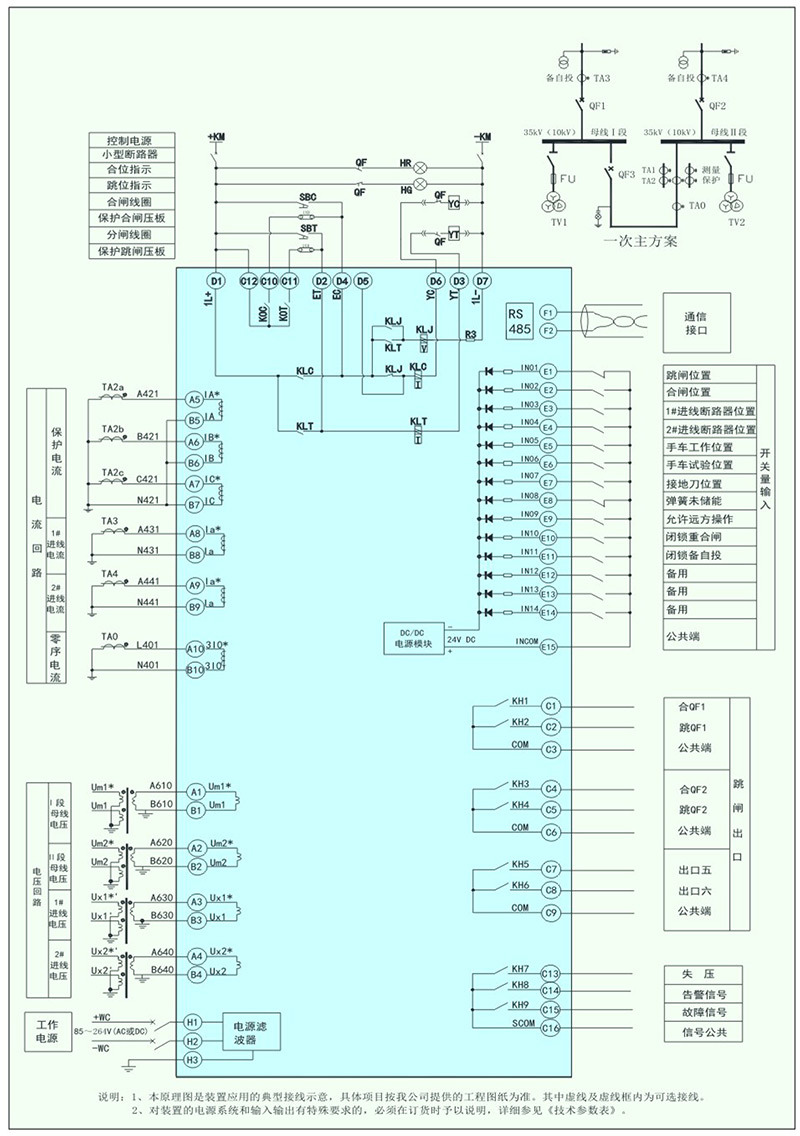

两台YNCS-910H组成的进线备自投方案

宇诺科技



三台YNCS-910H组成的母联备自投方案

宇诺科技



YNCS-910H电压互感器保护测控装置典型接线原理图

宇诺科技



YNCS-910H备用电源自动投入装置典型接线原理图

宇诺科技



YNCS-910H电动机差动保护测控装置典型接线原理图

宇诺科技



YNCS-910H发电机差动保护测控装置典型接线原理图

宇诺科技



YNCS-910H变压器后备保护测控装置典型接线原理图



YNCS-910H变压器差动保护测控装置典型接线原理图

宇诺科技

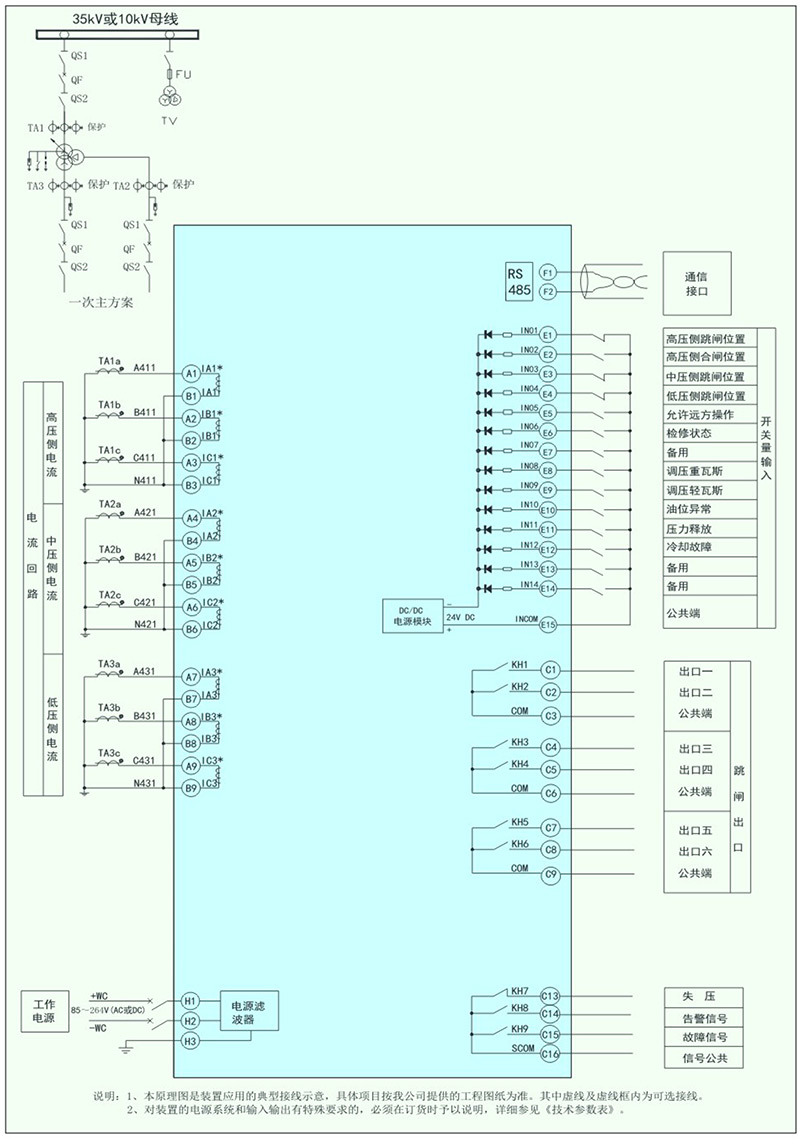

YNCS-910H变压器测控装置典型接线原理图

宇诺科技



YNCS-910H非电量保护测控装置典型接线原理图

宇诺科技
