YNCS-910L系列微机保护测控装置

产品简介

YNCS-910L系列微机保护测控装置适用于10kV及以下电压等级的输配电元件及线路的保护、测量及控制系统。可应用于环网柜、中置柜等。

型号说明

1) YNCS-910L --通用型微机保护测控装置

2) YNCS-910L/P--单PT保护测控单元

装置主要特点

经济型系列、功能丰富、可通过装置组合实现备自投功能、有较高的性价比。

开孔图和背面端子图

YNCS-910L装置功能配置表

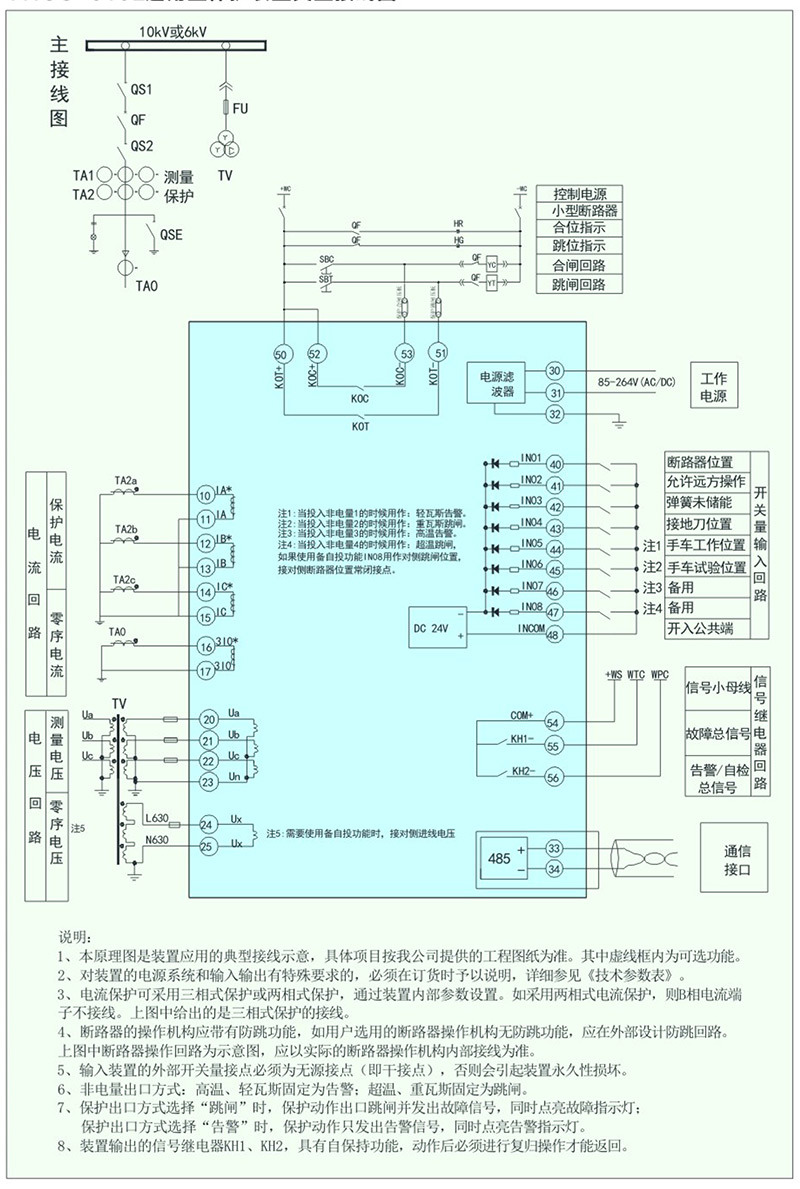

YNCS-910L通用型保护装置典型接线图

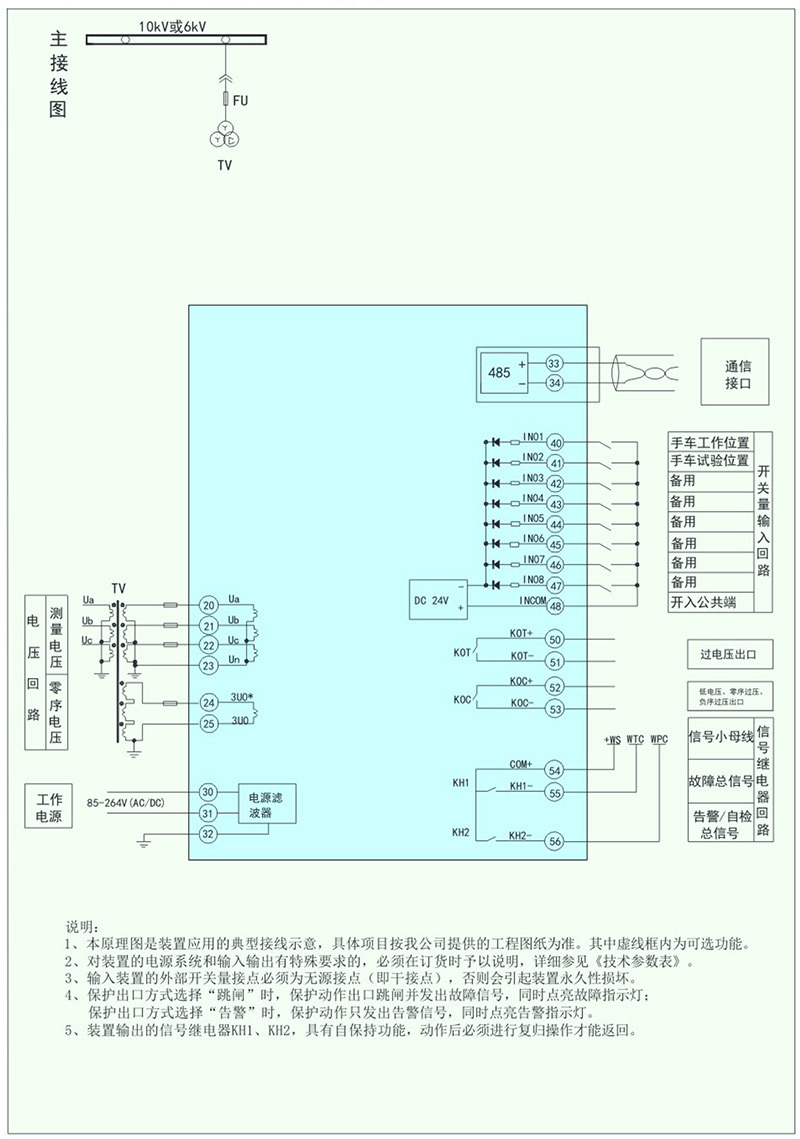

YNCS-910L/P 单PT保护测控装置典型接线图

两台YNCS-910L组成的进线备自投方案

三台YNCS-910L组成的母分备自投方案
