YNCS-910M系列微机保护测控装置


YNCS-910M系列微机保护测控装置适用于35kV及以下电压等级的小电流接地系统,作为各类电气设备和线路的主保护或后背保护。

所属分类:

YNCS-910M

微机综合保护装置系列

关键词:

YNCS-910M

微机综合保护装置系列

关键词:电能质量管理系列

立即联系

产品详情


产品简介

YNCS-910M系列微机保护测控装置适用于35kV及以下电压等级的小电流接地系统,作为各类电气设备和线路的主保护或后背保护。

装置主要特点

工作电源兼容85-264V交、直流电源,32位嵌入式控制系统功能强大,全铝合金机箱,标配断路器操作回路。(注操作回路电压需在订货前注明)

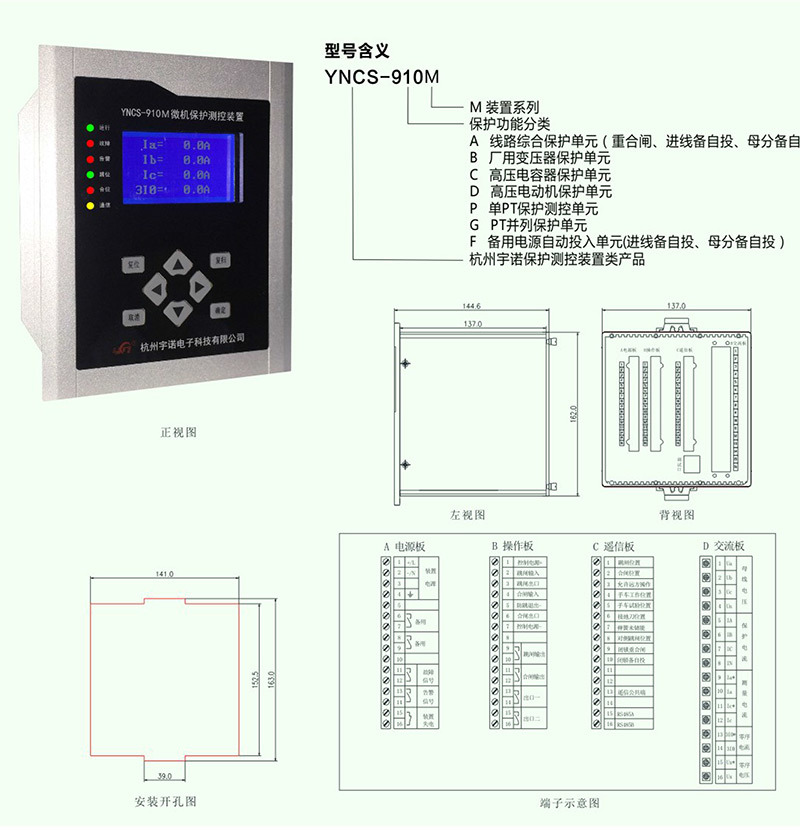

开孔图和背面端子图

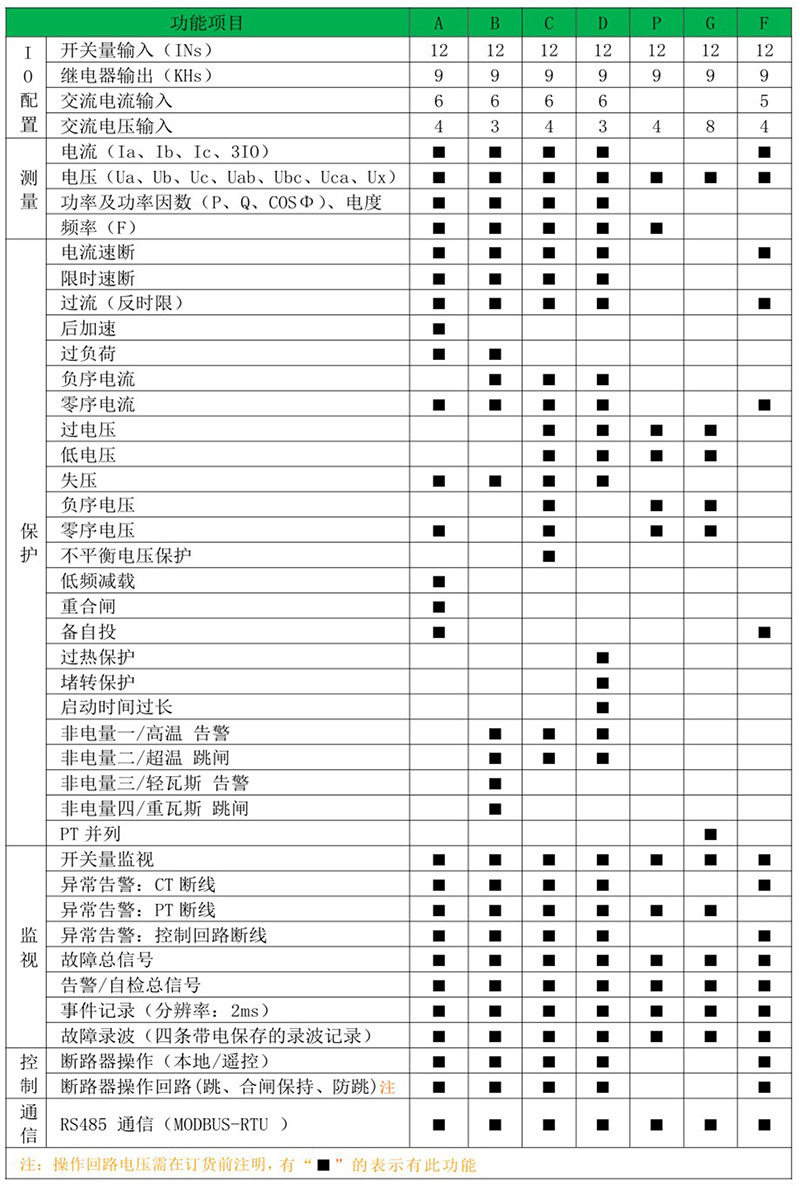

YNCS-910M装置功能配置表

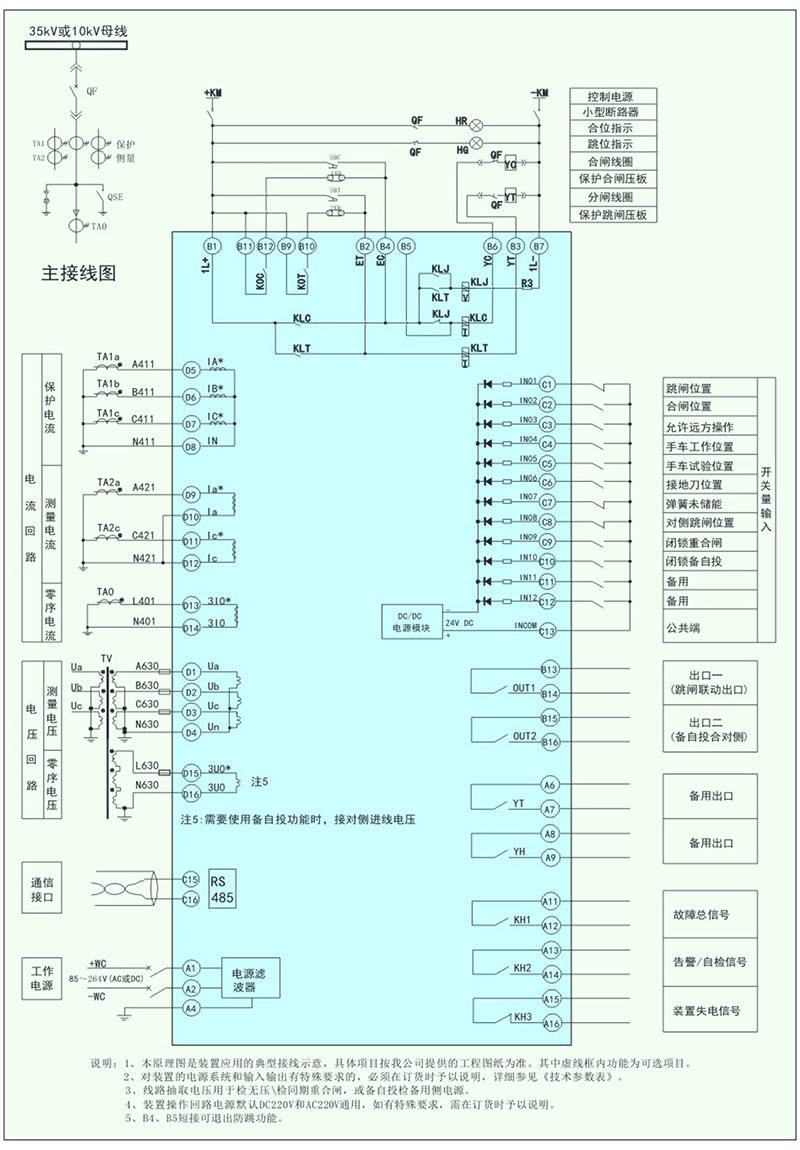

YNCS-910M/A线路综合保护单元典型接线原理图

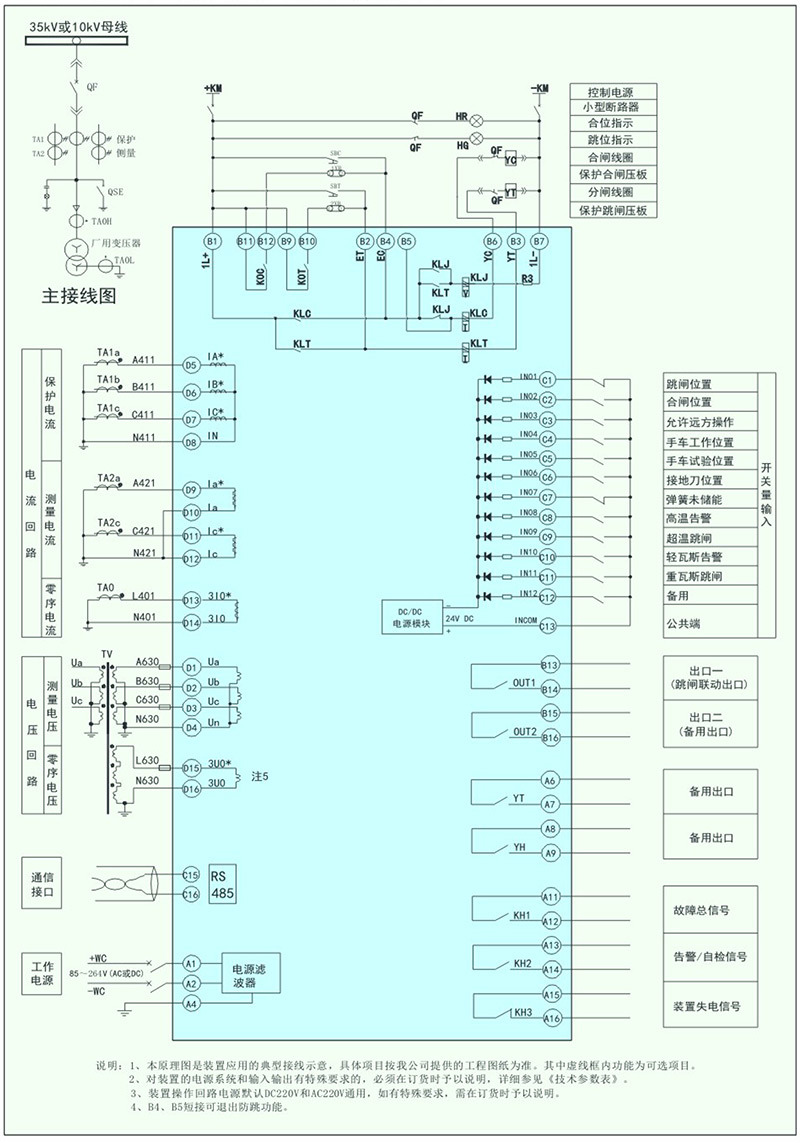

YNCS-910M/B厂用变压器保护单元典型接线原理图

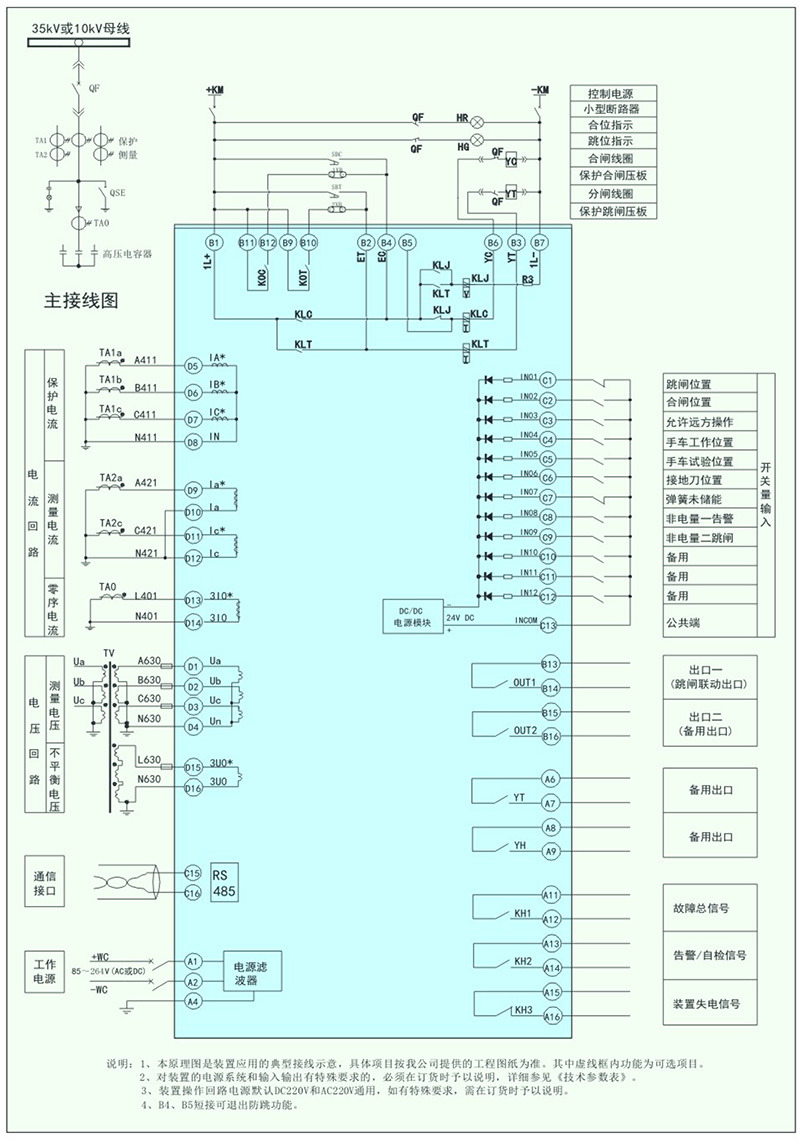

YNCS-910M/C高压电容器保护单元典型接线原理图

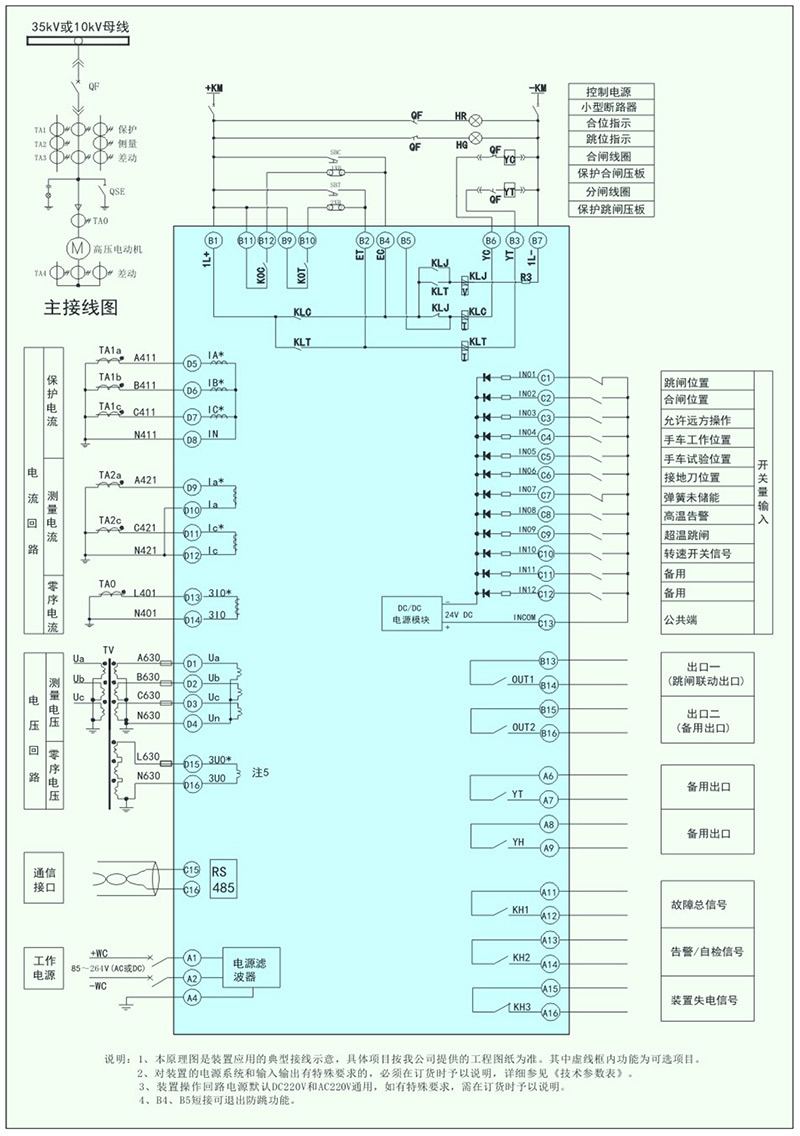

YNCS-910M/D高压电动机保护单元典型接线原理图

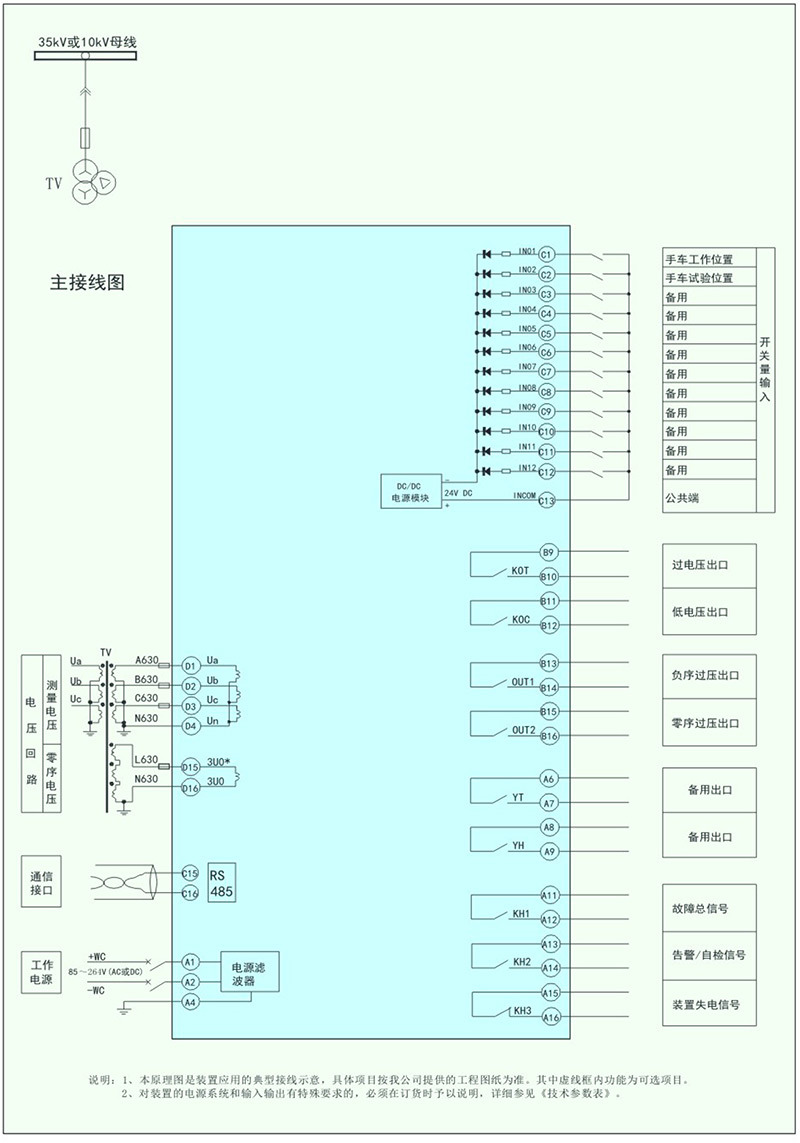

YNCS-910M/P单PT保护测控单元典型接线原理图

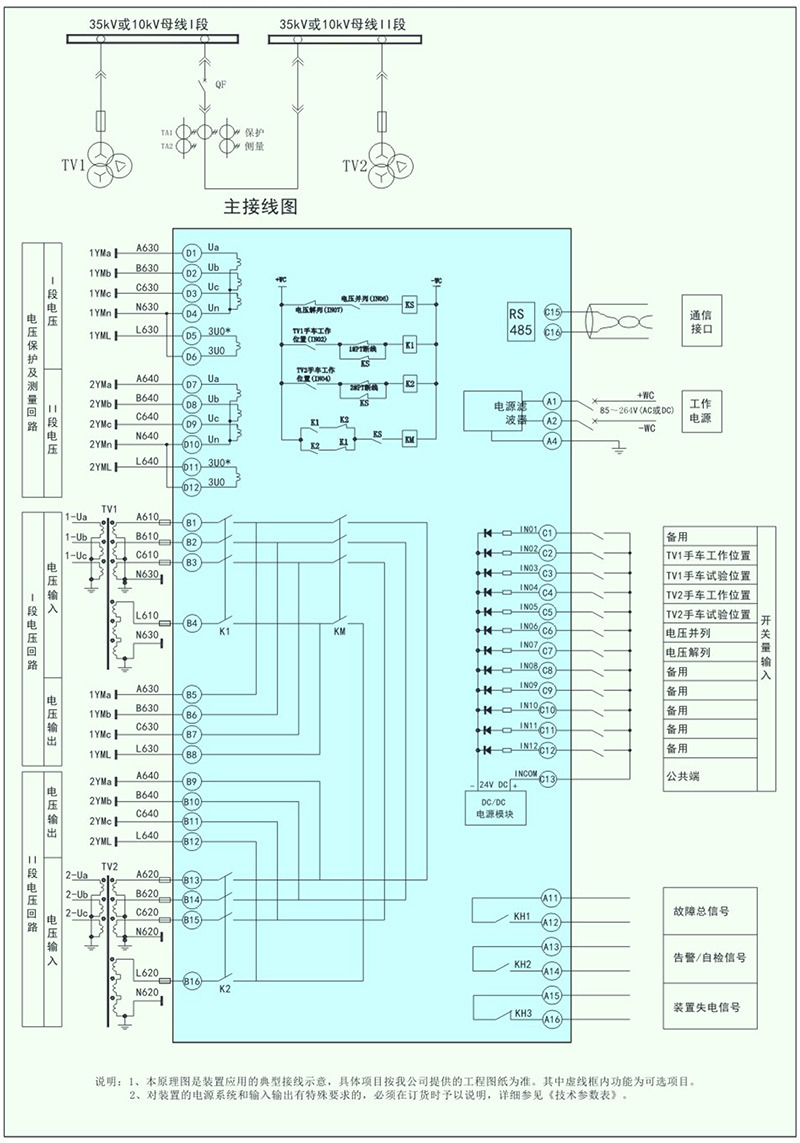

YNCS-910M/G PT并列保护单元典型接线原理图

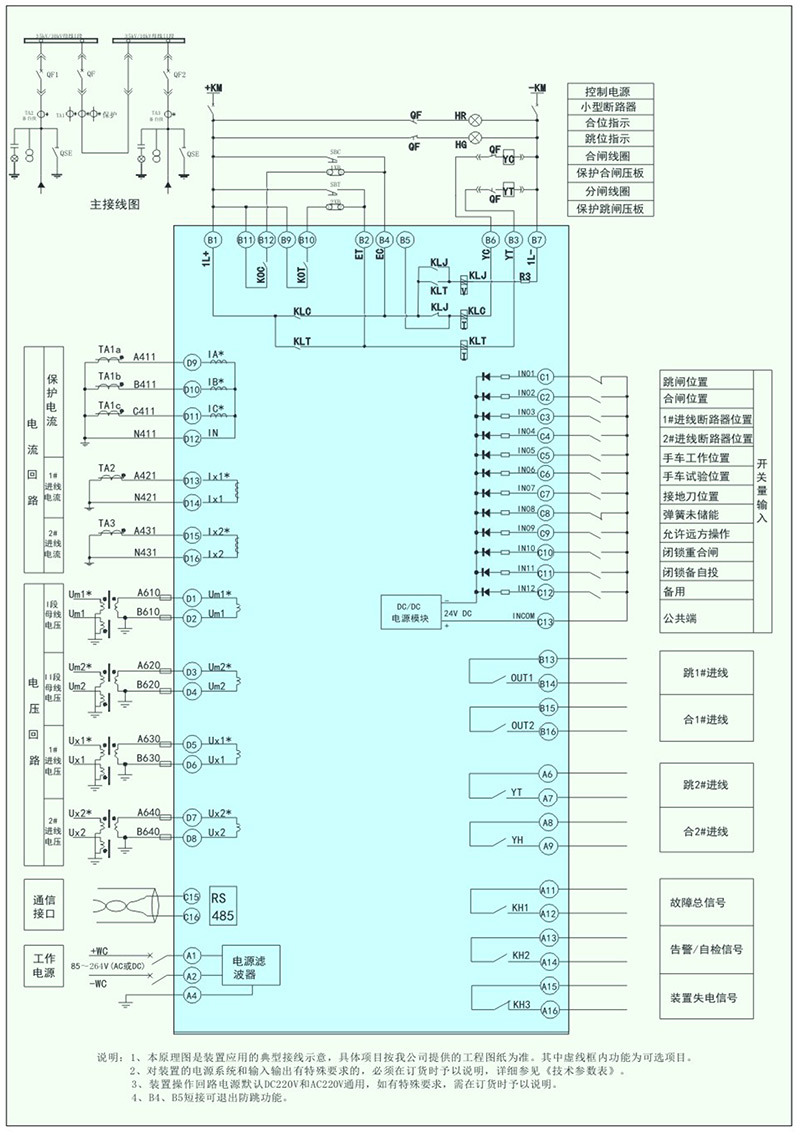

YNCS-910M/F备用电源自动投入单元典型接线原理图

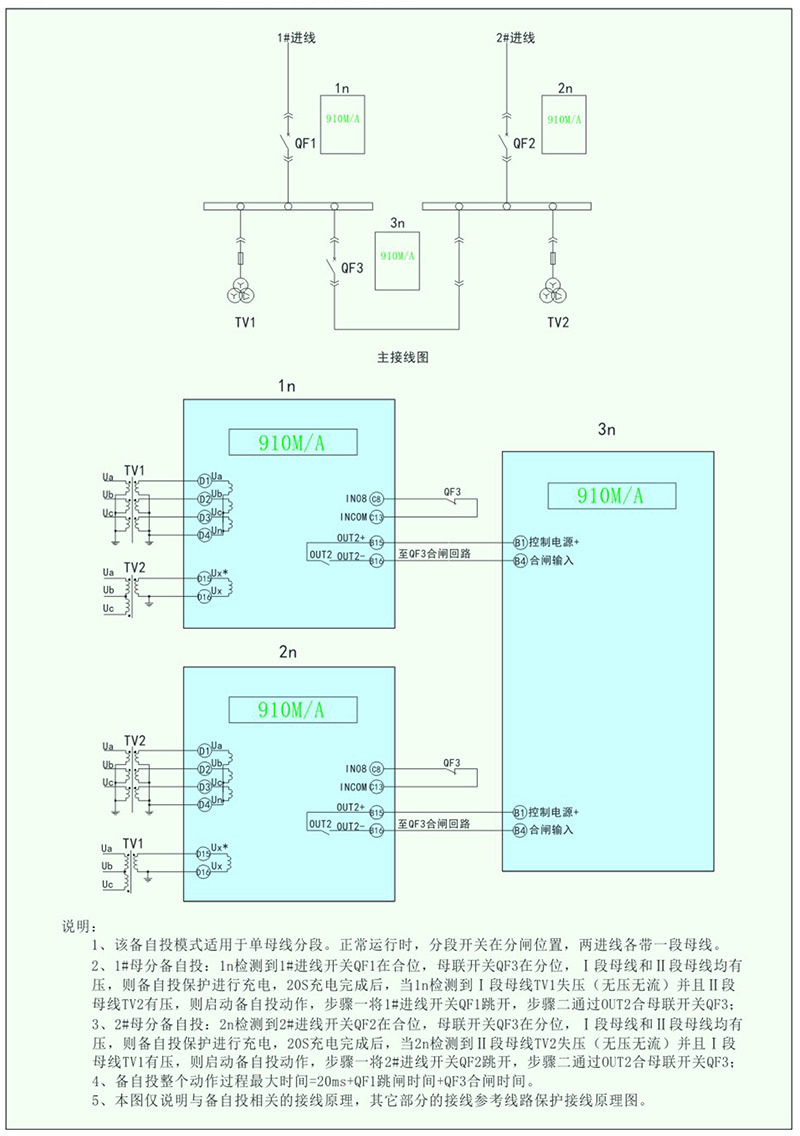

两台YNCS-910M/A组成的进线备自投方案

三台YNCS-910M/A组成的母分备自投方案
