HZYN-9700智能开关状态指示器

+
  • HZYN-9700-侧面.jpg
  • HZYN-9700-正面.jpg

HZYN-9700智能开关状态指示器


该产品根据国家电力行业"五防"的要求而开发研制,是一种新型、多功能的开关柜智能操控装置,主要用于3-35KV 户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

所属分类:

HZYN-9700开关状态指示器

关键词:

HZYN-9700开关状态指示器

关键词:电能质量管理系列

立即联系

产品详情


产品简介

该产品根据国家电力行业"五防"的要求而开发研制,是一种新型、多功能的开关柜智能操控装置,主要用于3-35KV 户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路动态模拟图、断路器位置指示、手车位置指示、开关状态、接地刀闸位置指示、弹簧储能状态、高压带电指示、电磁闭锁、温湿度控制、高压验电、核相RS485 和风机输出等多项功能于一体。安装方式采用嵌入式,利用壳体本身的卡扣固定(或使用螺丝固定),安装快速方便;用户选用时只需提供一次系统方案图和相应功能要求即可。

主要技术指标

■ 电 源:AC/DC85~265V,频率50/60Hz。

■ 工作环境:温度:-25℃~+70℃,环境相对湿度≤95%RH。

■ 海拔高度:≤3000m。

■ 抗电强度:外壳与端子间大于AC3000V。

■ 绝缘性能:外壳与端子间大于100MΩ。

■ 功 耗:≤10W 。

■ 连续工作:≥30000小时。

■ 闭锁动作:>10000次。

■ 抗电磁干扰性能:符合IEC255-22的标准规定。

主要功能

■ 一次动态模拟图及状态位置指示功能。

■ 温湿度控制功能( 两路温度两路湿度)。

■ 高压带电指示及开闭所功能。

■ 超温报警、通讯功能( 选配)。

■ 验电、核相和自检功能( 选配)。

安装及使用说明

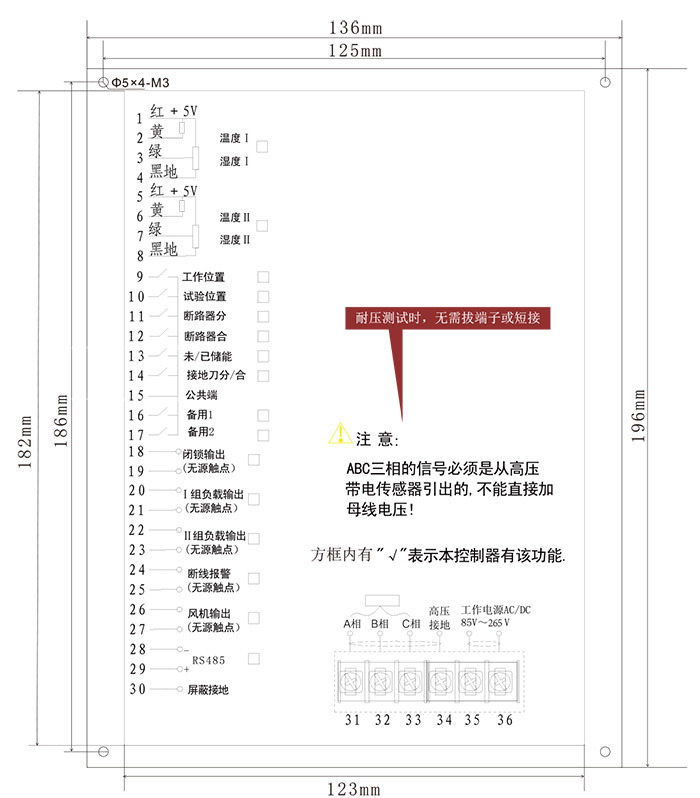

■ 外形尺寸:136mm( 宽)×196mm(高)×45mm(深)。

■ 开孔尺寸:123mm( 宽) × 182mm( 高)。

■ 安装方式:嵌入式安装,( 在开关柜仪表门上开4 个Φ5 小孔,再用M3 的螺丝把产品固定在开关柜. 螺丝中心间距:125mm×186mm)。
