静止无功发生器

+
  • 静止无功发生器.png

静止无功发生器


静止无功发生器(英文描述为:Static Var Generator,简称为SVG),SVG基于电压型逆变器原理,使用绝缘栅双极型晶体管(IGBT)来控制逆变交流电压的大小和相位,从而达到无功和谐波补偿的目的。

所属分类:

静止无功发生器

关键词:

静止无功发生器

关键词:电能质量管理系列

立即联系

产品详情


静止无功发生器



静止无功发生器(英文描述为:Static Var Generator,简称为SVG),SVG基于电压型逆变器原理,使用绝缘栅双极型晶体管(IGBT)来控制逆变交流电压的大小和相位,从而达到无功和谐波补偿的目的。由于IGBT的开关频率很高(可达几十kHz),所以SVG可以快速对无功负载进行补偿,同时可以达到非常高的补偿精度,SVG是目前无功功率控制领域内的卓越方案,相对于传统的以TSC为代表的SVC 相比 ,SVG 的调节速度更快(5ms以内的响应速度), 补偿精度高(补偿后功率因数达到0.99以上),补偿方式灵活(既可以补偿感性无功也可以补偿容性无功) ,而且在采取PWM 技术等措施后可大大减少补偿电流中谐波的含量。



产品特点

1、基于自适应线性神经元网络(ADALINE))的无功补偿算法,现场参数自学习,无需设置任何控制参数,调试简单。



2、两组外部CT接口,可以灵活配置应用方案以及方便现场的安装接线应用。



3、低功耗低噪声,采用PWM调速风扇,风扇转速随着输出进行调节。



4、选用品牌高温长寿命电解电容,在额定环境下确保产品寿命长达十年。封闭式强迫风道设计,将需要通风散热的区域与其它区域隔离,将怕灰尘的元器件与风道隔离,保证设备运行过程中温度处于比较低的水平,间接提高系统寿命。



524小时满载老化,确保设备设备出厂前进行充分的测试与考验。



6PCB三防漆工艺满足潮湿,灰尘,等其它严酷环境的使用。



7、具备电容器投切控制接口。



8、补偿方式灵活,可同时补偿无功,谐波和不平衡。



9、支持多机并联,最多可以10台并联。



10、支持手机AppGPRS监控。



 11、模块化设计,方便安装运维。

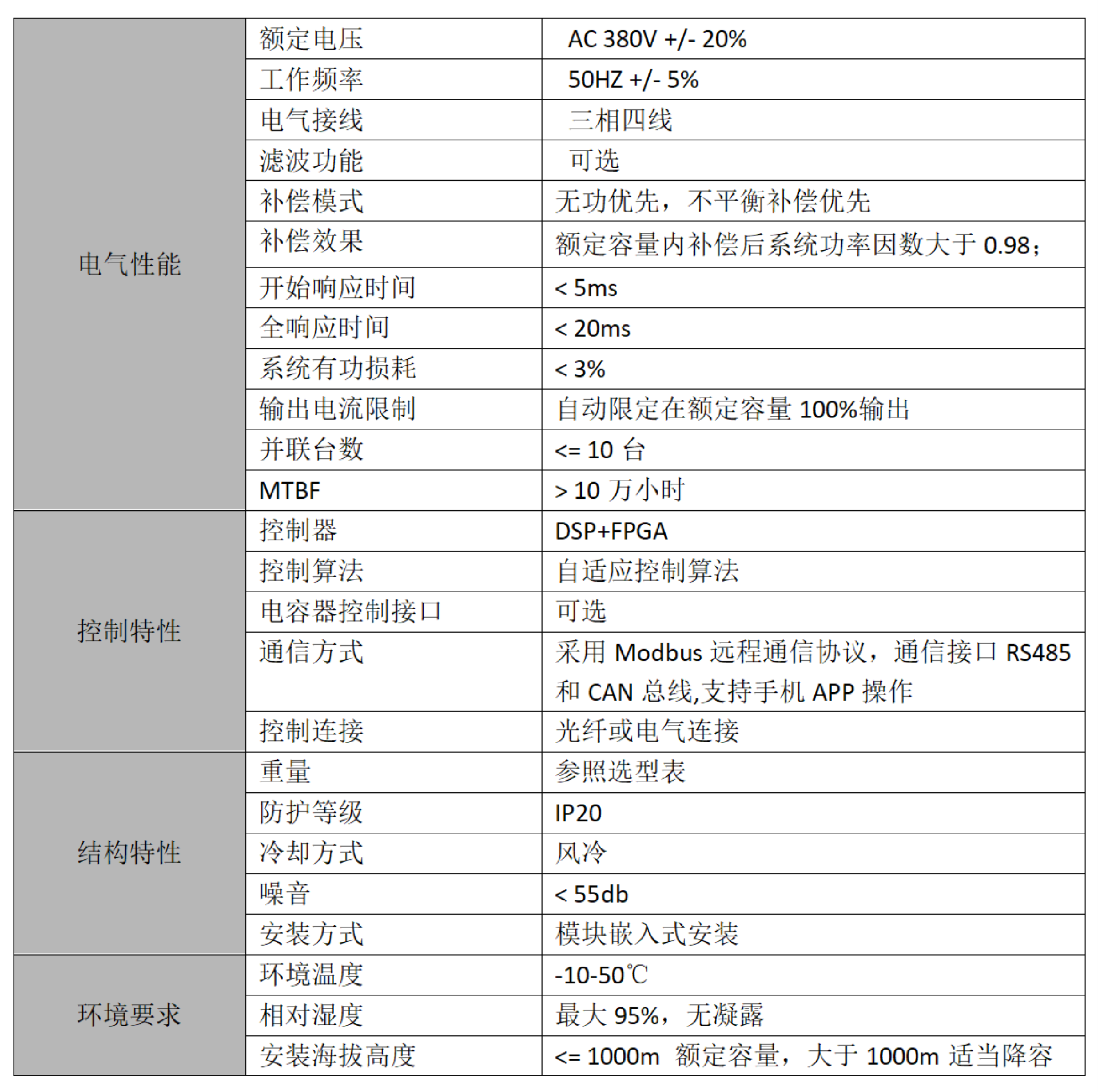

性能指标

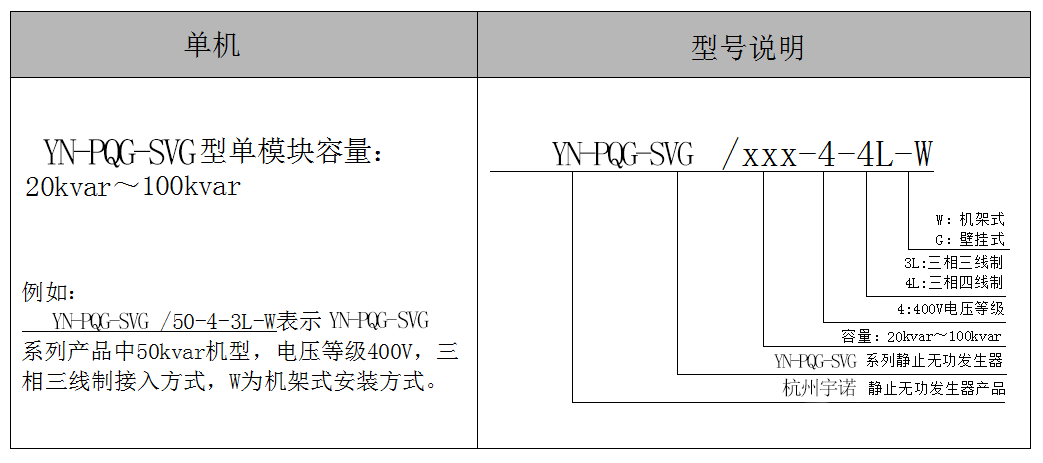

型号

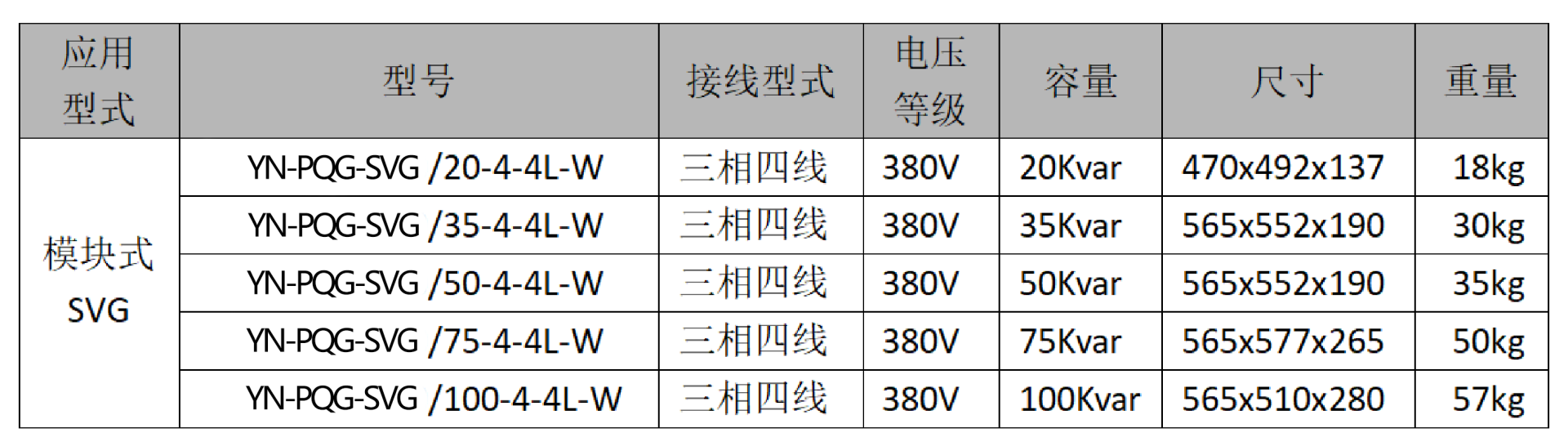

外形尺寸
