高压开关柜局放测温综合在线监测装置
高压开关柜局放测温综合在线监测装置
所属分类:
开关柜局放测温综合在线监测装置
关键词:电能质量管理系列
立即联系产品详情
产品简介
中置柜、环网柜存在数量大、分布广的特点,导致了开关柜、环网柜的运行维护工作量巨大,因此拥有经济有效的在线监测系统是当前电力运维工作迫切需要的重要助力。
开关柜在长期运行中,会受到过电压、过电流、机械震动、温湿度等因素的影响,根据电力部门统计,绝缘强度下降和局部 温度过高引发的故障占开关柜故障的 75% 以上。本系统从及时发现开关柜故障隐患出发,通过监测开关柜的局部放电现象和 关键节点的温度变化给出准确及时的故障预警,为精确检修提供有效帮助。

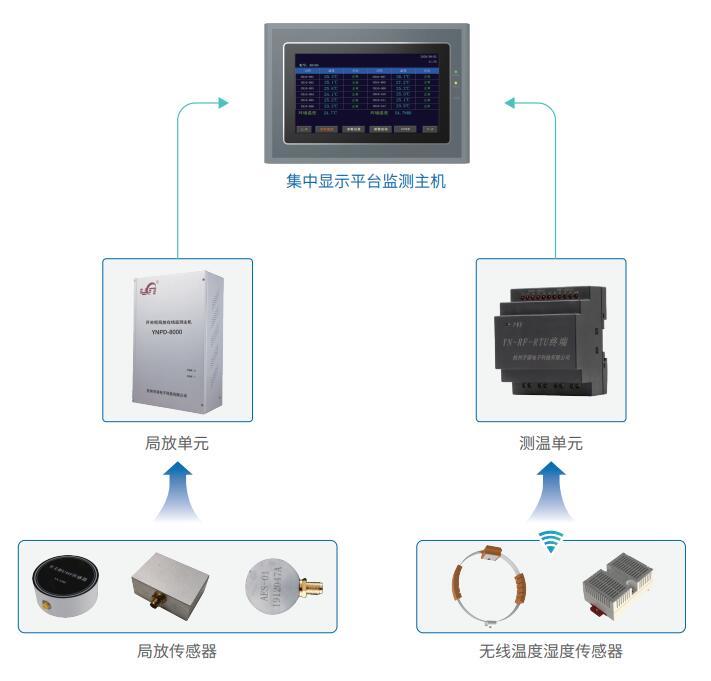

安装示意图

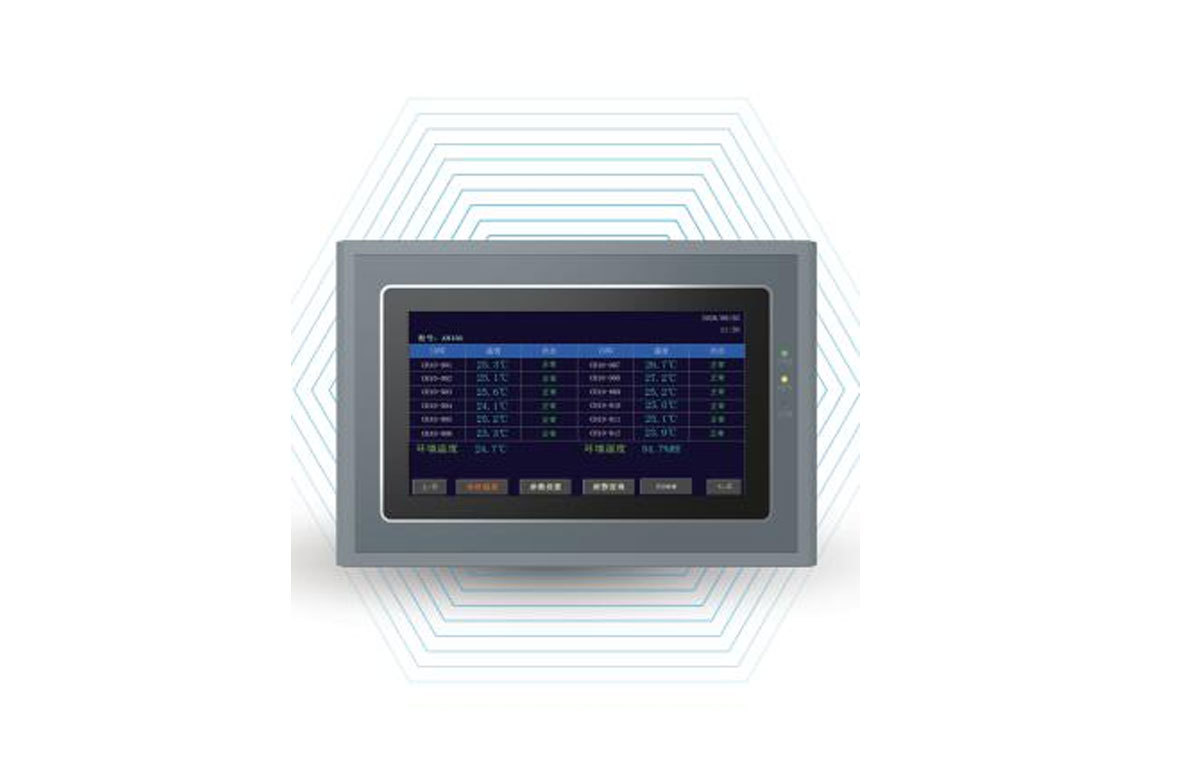

集中显示平台监测主机
产品简介
集中显示平台监测主机主要完成各类采集信号的汇聚和综合处理,通过 CAN 总线接口、RS485 接口接收局放单元、无线测温单元和无线环境温湿度检测单元获取的采集信号,并将处理后的诊断和报警信息通过光纤、以太网或无线通信方式传输至后台服务器。
技术参数
名称 | 技术参数 |
显示方式: | 彩色液晶显示 |
操作方式: | 触摸屏 |
供电电源: | DC24V |
采样数据: |
测温点最多可达1000点,可采集16个局放采集单元的数据 |
报警阀值设定: | 根据用户现场需求自由设定 |
通讯接口: |
RS-485 MODBUS协议/TCP/IP 协议((可转化成GPRS通信))/ IEC61850规约 |
无线通信频率: | 2.4G或433M |
通讯规约: |
工业标准的modbus协议 |
外形尺寸: | 228mm×154mm |
开孔尺寸 |
211mm×145mm |

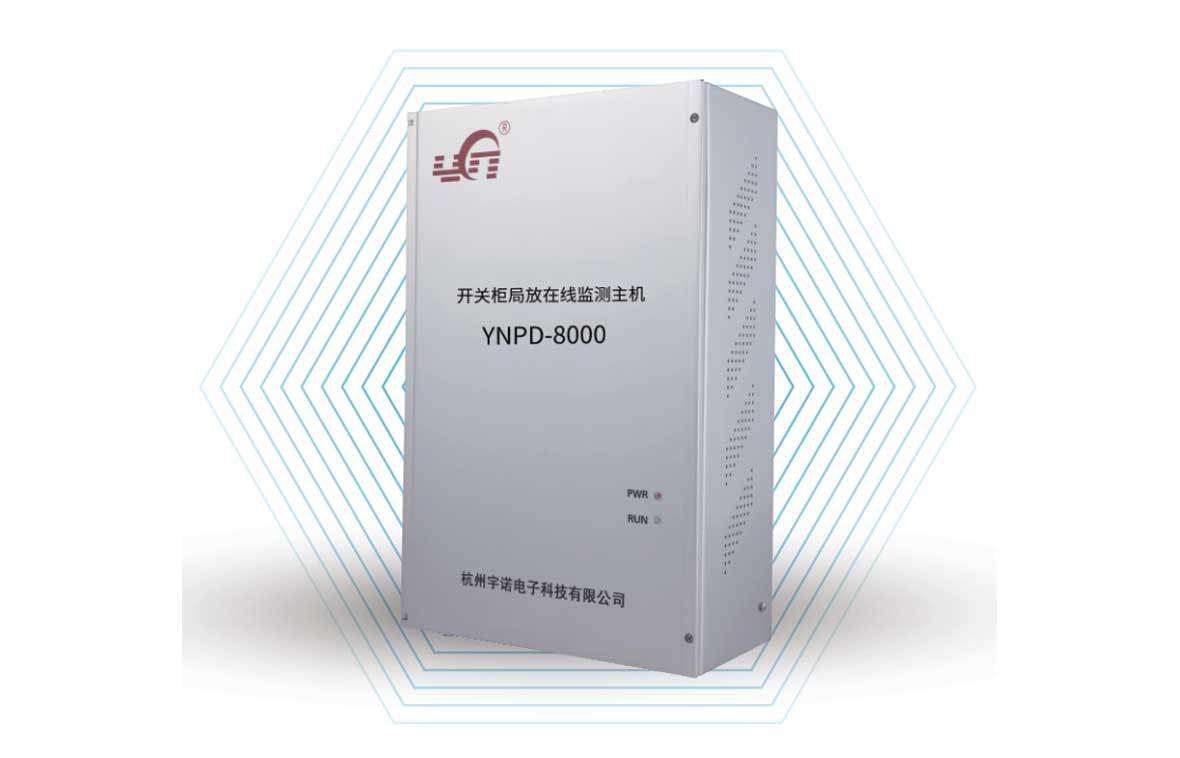

局放单元
技术参数
名称 | 技术参数 |
局放检测灵敏度: |
≤5pc |
与后台通讯方式: | 以太网/光纤 |
通讯协议: | 支持61850、modbus |
固定方式: |
挂壁式安装或机架式 |

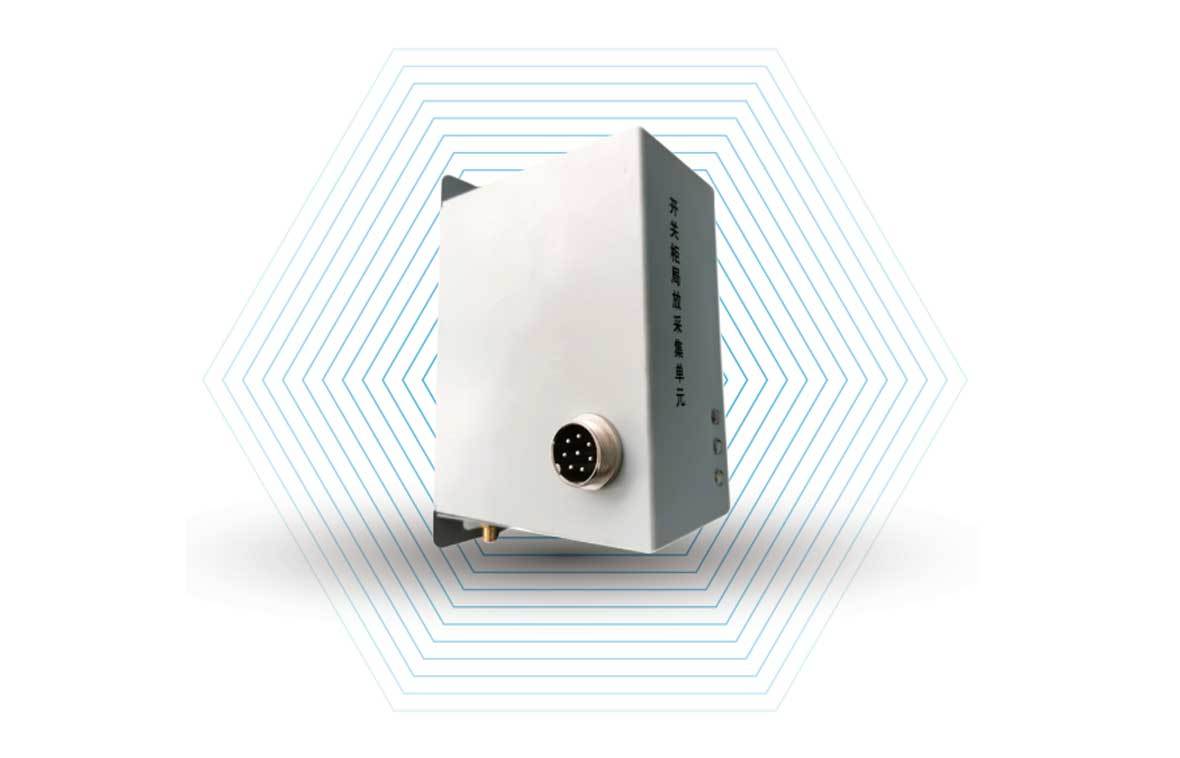

局放采集单元
产品简介
局放采集单元对超高频局放传感器所检测到的局放信号,进行信号放大、滤波、检波,数字脉冲提取、数字滤波、局部放电特征量计算等数字化处理后通过 CAN 总线将采集数据发送给局放在线监测主机。
技术参数
名称 | 技术参数 |
采样速率: | 5MSa/s |
分辨率: | 12bit |
接口类型: | RJ45/8芯航空接头 |
检测频带范围: |
300MHz—1.5GHz(UHF) |
输入动态范围: | 65dB |
外形尺寸: | 150mm*97mm*54mm |

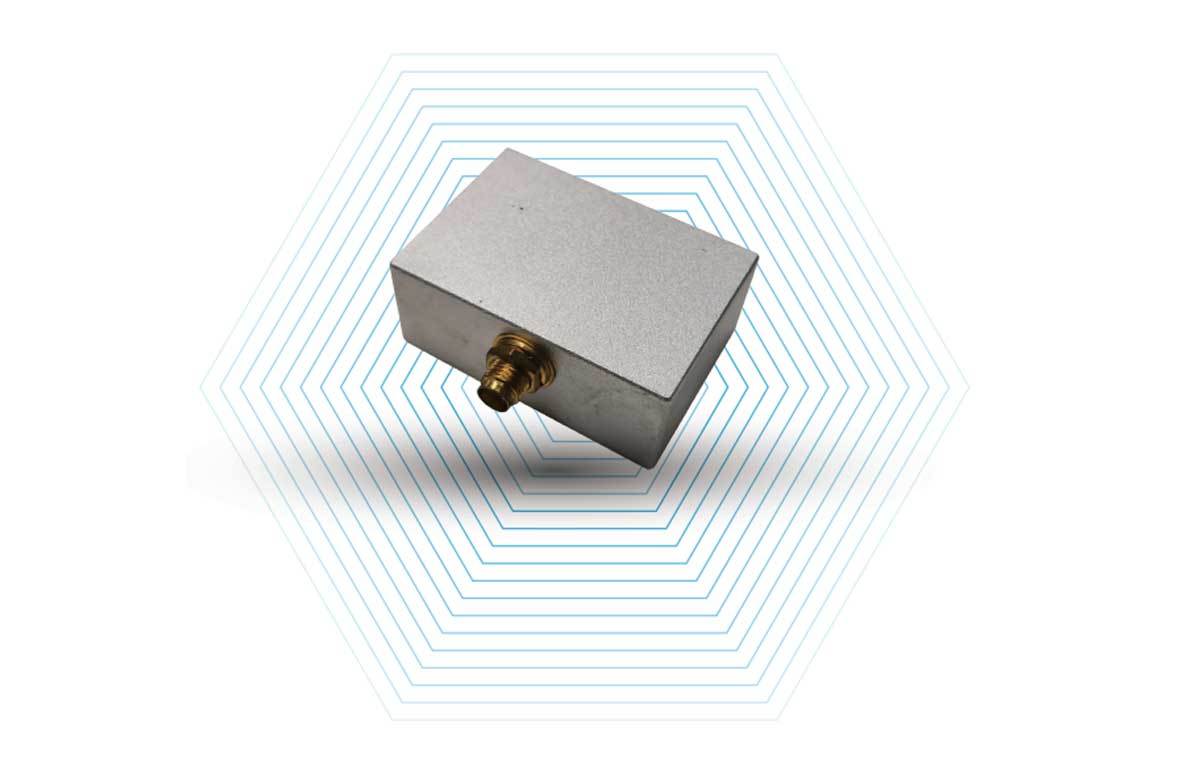

暂态地电波(TEV)传感器
技术参数
名称 | 技术参数 |
检测频帯: | 1MHz-30MHz |
匹配阻抗: | 50 Q |
灵敏度: | ≤5pc |
连接方式: |
SMA(母接头) |
工作环境温度: | -40t--90t |
工作相对湿度: | 5%-95% |
海拔: | <1000m |
外形尺寸: |
47mm x 37mm x 19mm |

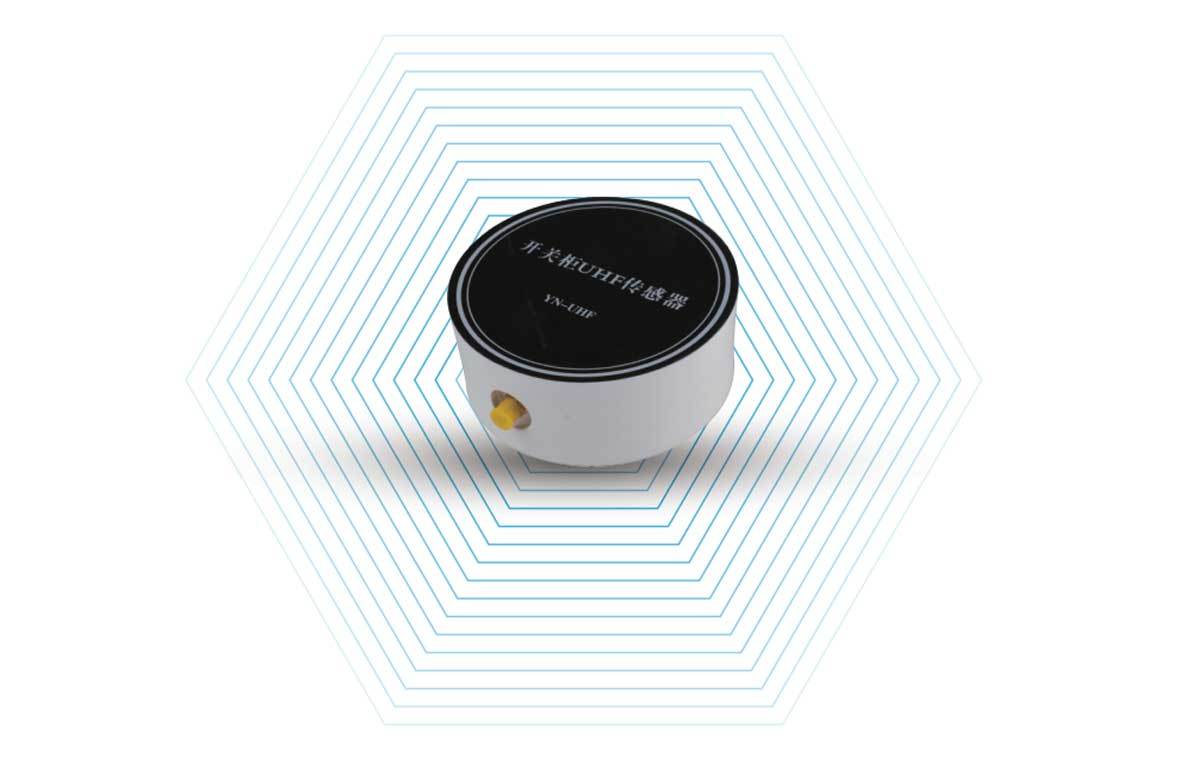

超高频传感器(YN-UHF)
技术参数
名称 | 技术参数 |
信号频带: | 300MHz—1.5GHz(UHF) |
等效高度: | ≥9mm |
接头类型: | sma |
固定方式: |
磁力吸附 |
外形尺寸: |
φ94mm*40mm |

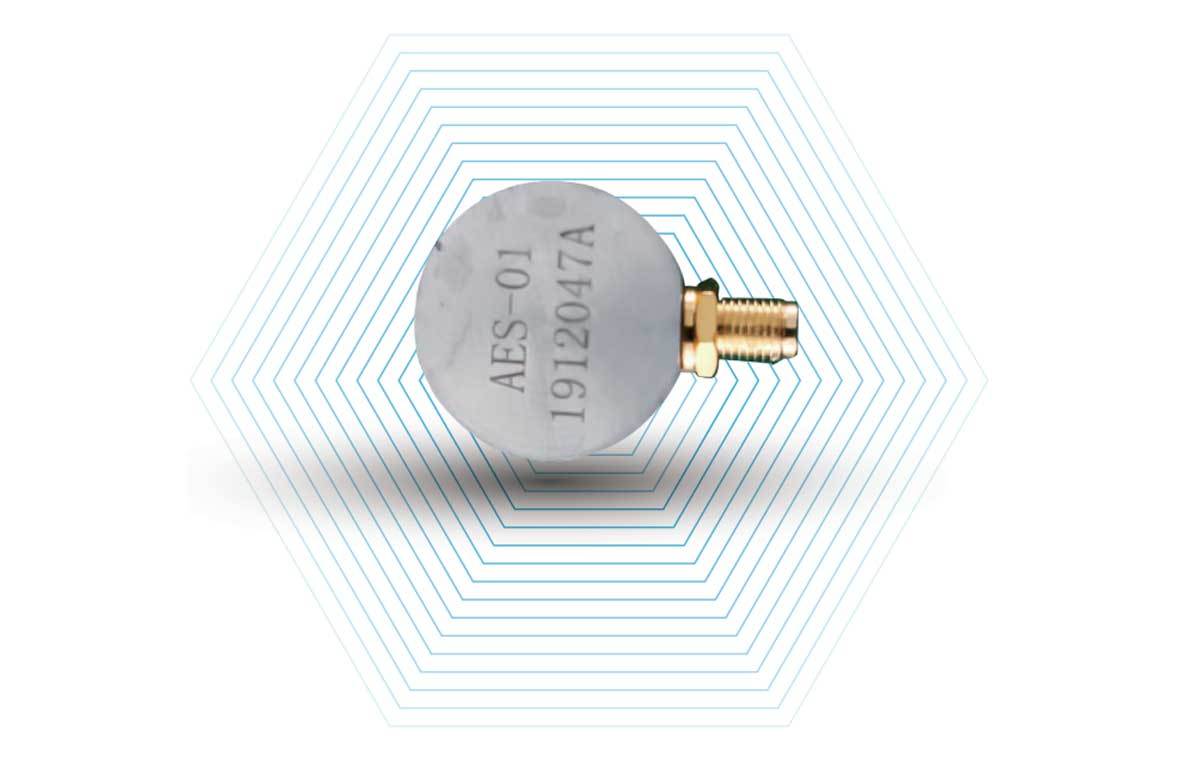

超声波传感器
技术参数
名称 | 技术参数 |
适用范围: | 变压器、开关柜、GIS、电缆局部放电检测 |
检测灵敏度: | ≤10pc |
检测频带: | 20-200KHz |
接头型号: |
SMA型接头 |
固定方式: |
固定件固定 |
尺寸: |
φ25mm×φ19mm |
重量: | 18.5g |
固定件尺寸: |
7mm x 60mm x 39mm |
固定件重量: | 190g |
测温采集单元
产品简介
测温单元接收和处理现场无线测温传感器数据并转化为标准的MODBUS协议,转发到集中显示平台主机上进行显示。
技术参数
名称 | 技术参数 |
工作电源: |
AC/DC85~265V,频率50/60Hz |
采样点数: | 3、6、9、12个温度采集点 |
频率范围: | 433.92MHz |
最大输出功率: |
<3W |
通信接口: | RS485-MODBUS协议 |
通信地址范围: |
1-16 |
外壳材料: | 阻燃材料(ABS) |
安装方式: | 导轨式 |
尺寸: | 93mm(宽)×77mm(高)×61mm(深) |

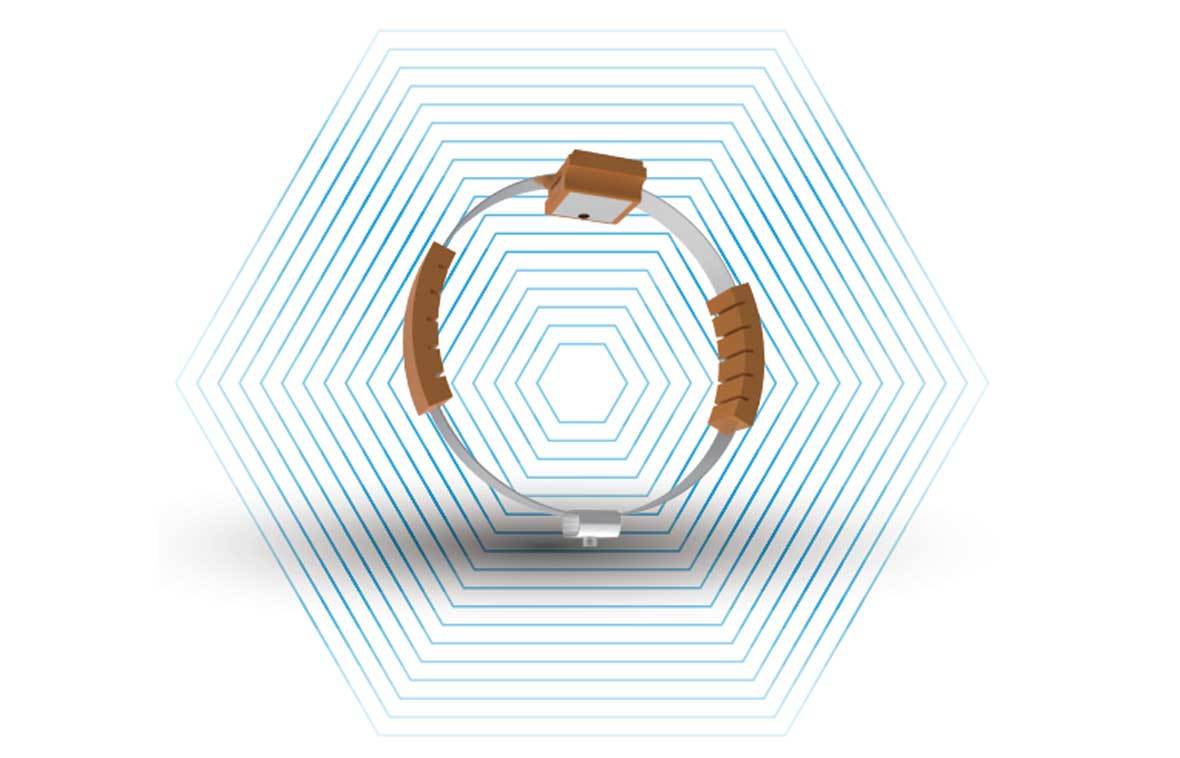

无线测温(CT磁场取电)传感器
产品简介
传感器(CT 磁场取电)可以安装在开关柜内容易发热位置(断路器动触头、铜排连接处、电缆搭接头等)。
技术参数
名称 | 技术参数 |
供电方式: |
电磁感应能量收集取电 |
测量温度: | -25℃~125℃ |
测量精度: | ±1℃ |
测量分辨率: |
0.1℃ |
温度采样间隔: | 60s |
工作频率: |
2.4GHz/433M |
最小启动电流: | 3A |
传感器尺寸: |
23mm x 22mm x 10mm |

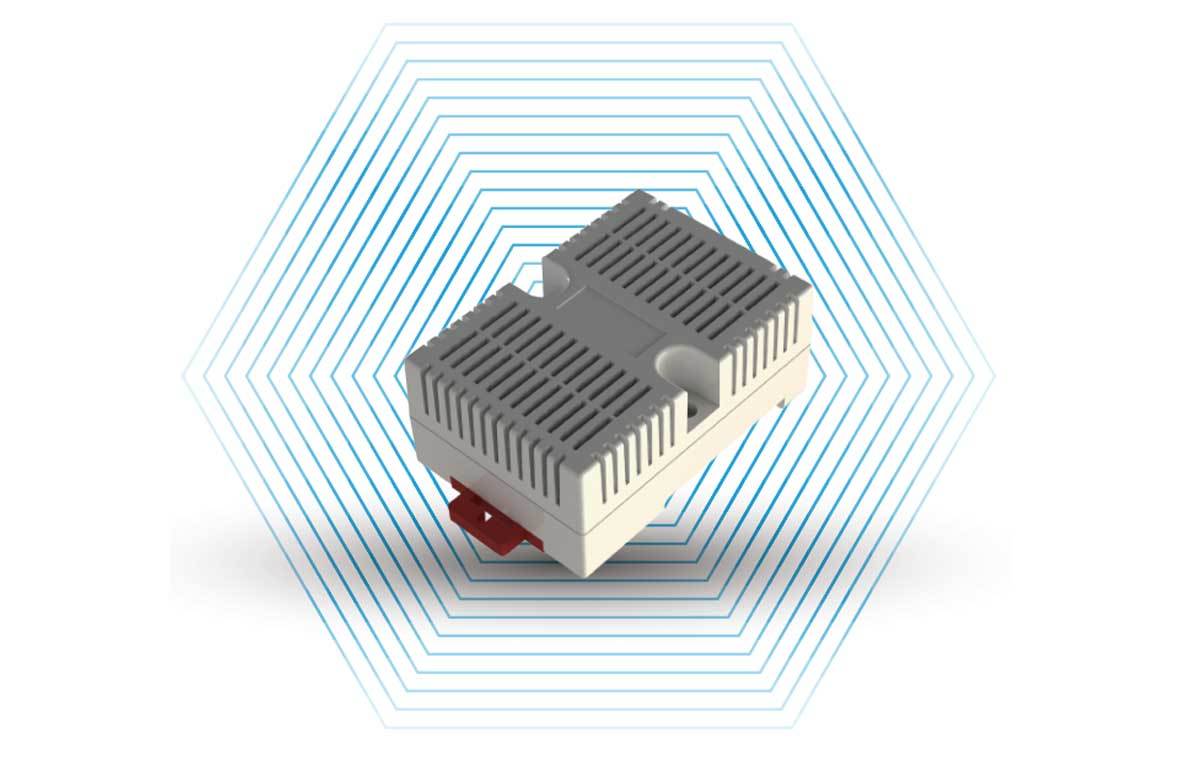

无线环境温湿度传感器
产品简介
无线温湿度传感器 ( 电池供电 ),导轨式安装,监测柜内环境 温湿度。
技术参数
名称 | 技术参数 |
测量精度: |
±1℃,±5%RH |
工作频率: | 2.4G/433M |
测量范围: | 温度:-20℃~+125℃ 湿度:0%RH~100%RH |
响应时间: |
≤15s |

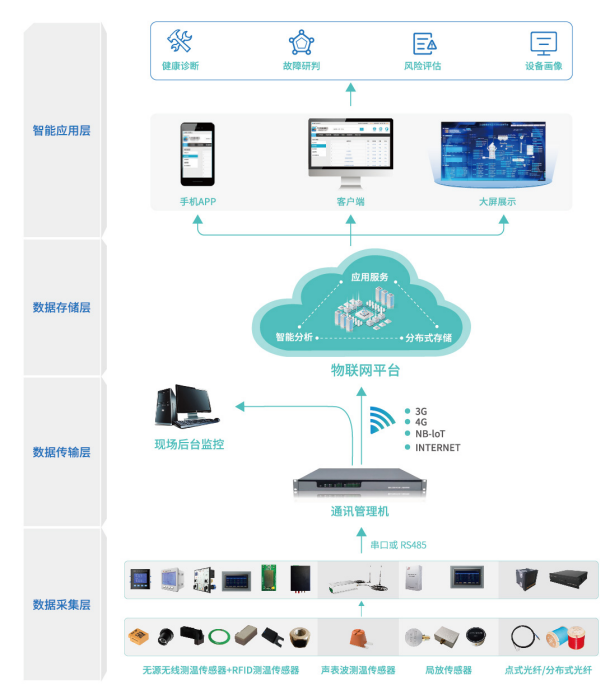

电力物联网解决方案系统拓扑图
