点式光纤测温装置

浏览量

点式光纤测温装置

YN-AT501 点式光纤测温是针对高压开关柜、刀闸开关、电缆接头、变压器等高压电力设备因绝缘老化或接触不良所引发故障和火灾的早期预测而设计的,因光纤具有电绝缘、本征安全、不受电磁干扰等特性,光纤传感器的探头可以直接以接触的方式安装在被测点上,通过监测开关触头、电缆接头的温度异常来预测可能发生的故障,防止电气火灾的发生。YN-AT501 点式光纤测温装置由光纤传感器、光纤测温仪、光纤测温显示仪组成。
没有此类产品
产品描述

产品简介

YN-AT501 点式光纤测温是针对高压开关柜、刀闸开关、电缆接头、变压器等高压电力设备因绝缘老化或接触不良所引发故障和火灾的早期预测而设计的,因光纤具有电绝缘、本征安全、不受电磁干扰等特性,光纤传感器的探头可以直接以接触的方式安装在被测点上,通过监测开关触头、电缆接头的温度异常来预测可能发生的故障,防止电气火灾的发生。YN-AT501 点式光纤测温装置由光纤传感器、光纤测温仪、光纤测温显示仪组成。



应用场合

高压开关柜 (6KV/10KV/35KV) 易发热点监测

低压开关柜易发热点监测

高压电动机等易发热点监测

电缆接头易发热点监测

变压器易发热点监测



技术参数

名称 技术参数
测温范围: -40℃~200℃
测温精度: ±1℃
探头尺寸: 18mm(L)×φ3.5mm
探头材质: 耐高温陶瓷
光纤接头: FC/PC
尾纤长度: 3~30m
弯曲半径: ≥6cm
耐压等级:

220kV(在1m长度上)

抗拉强度: ≥20N
尾纤长度:

4.5m、8m、10m、20m、30m

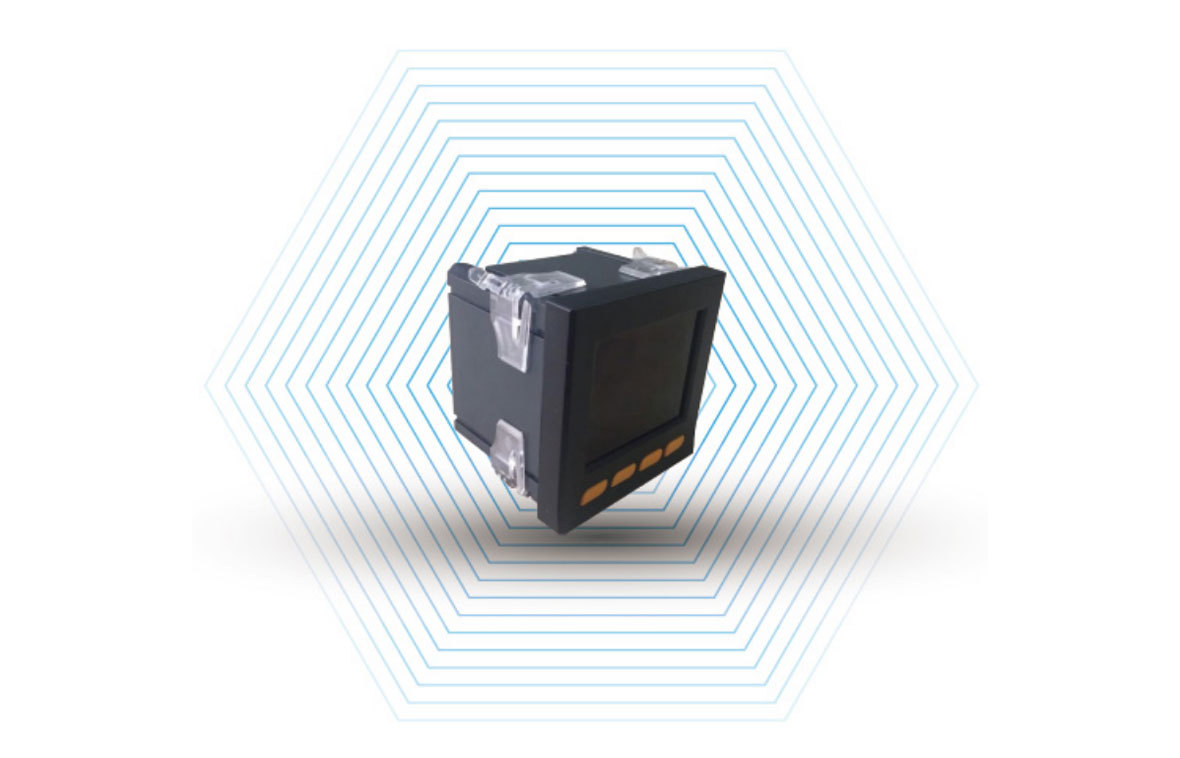

光纤测温显示仪

产品概述

点式光纤测温显示仪通过RS485总线采集点式光纤测温仪的温度信息,实时显示每个通道的温度数据,并进行温度实时监测并产生报警,报警输出方式有声音报警和继电器开关输出,产品采用嵌入式安装。



技术参数

名称 技术参数
屏显: 160*160 LCD点阵液晶显示
通道数: 3、6、9、12、15
供电方式: AC220V
开孔尺寸: 96*96mm
功耗: 10W
工作温度: -10~65°C
工作湿度: 0~95%
报警输出: 超温报警
继电器接口: 1路干接点
报警声音:
通讯端口: RS485
通讯协议: 标准RTU MODBUS





光纤测温仪

产品概述

点式光纤测温仪是基于光纤传感测温原理集成的测温控制系统,该产品在高电压、强电磁干扰等特殊环境下的工业测温方面有着独特的技术优势。其信号处理单元采用国际先进的数字化解调技术,具有实时在线信号采集、处理和传输功能。被测体的温度信息从传感、解调到传输全部利用光信号完成,充分实现了无电检测和本质安全。



技术参数

名称 技术参数
量程范围:  -40~200°C
测量分辨率: 0.1°C
测量精度:  士1°C
温度采集间隔: 2s
测温通道数: 6通道
外观尺寸: 190* 155*42mm(长*宽*高)
安装尺寸: 173* 130mm(长*宽)
供电方式: 220V AC或24V DC
功耗: 20W
工作温度: -10~65°C
测温探头: 点式光纤测温探头
光纤连接器: ST
报警输出: 超温报警、超温跳闸、仪表故障报警
通讯端口: RS485
通讯协议:  标准RTU MODBUS
