环网柜内置式RFID螺母无线测温装置

电力系统的环网柜设备，在长期运行中可能出现设备老化 , 表面氧化、腐蚀，紧固螺栓松动等问题。加上设备长期高负荷运行，容易引发温度异常。如不及时发现处理，可能引起熔融、燃烧甚至爆炸等安全事故。另一方面，电力设备的电气特性要求监测系统以无源无线的方式釆集温度，同时要求监测系统可对设备关键结点 ( 堵头 ) 温度进行实时记录并在大数据分析基础上进行安全预警。

所属分类：

环网柜内置式RFID螺母无线测温装置

关键词：电能质量管理系列

立即联系

产品详情

产品简介

电力系统的环网柜设备，在长期运行中可能出现设备老化 , 表面氧化、腐蚀，紧固螺栓松动等问题。加上设备长期高负荷运行，容易引发温度异常。如不及时发现处理，可能引起熔融、燃烧甚至爆炸等安全事故。另一方面，电力设备的电气特性要求监测系统以无源无线的方式釆集温度，同时要求监测系统可对设备关键结点 ( 堵头 ) 温度进行实时记录并在大数据分析基础上进行安全预警。

环网柜内置式 RFID 螺母无线测温装置是基于我公司自主研发的超高频 RFID 高精度温度传感芯片，利用 RFID 技术实现的无源无线测温功能。能够实现实时有效的对设备温度监测，数据报警，数据记录与分析等功能。该装置由无源 RFID 温度传感器、数据采集器 ( 读写器 ) 及外接天线组成，可以在大范围内实现设备温度的无线监测，实现对设备运行状态中温度数据的远程监控和记录。

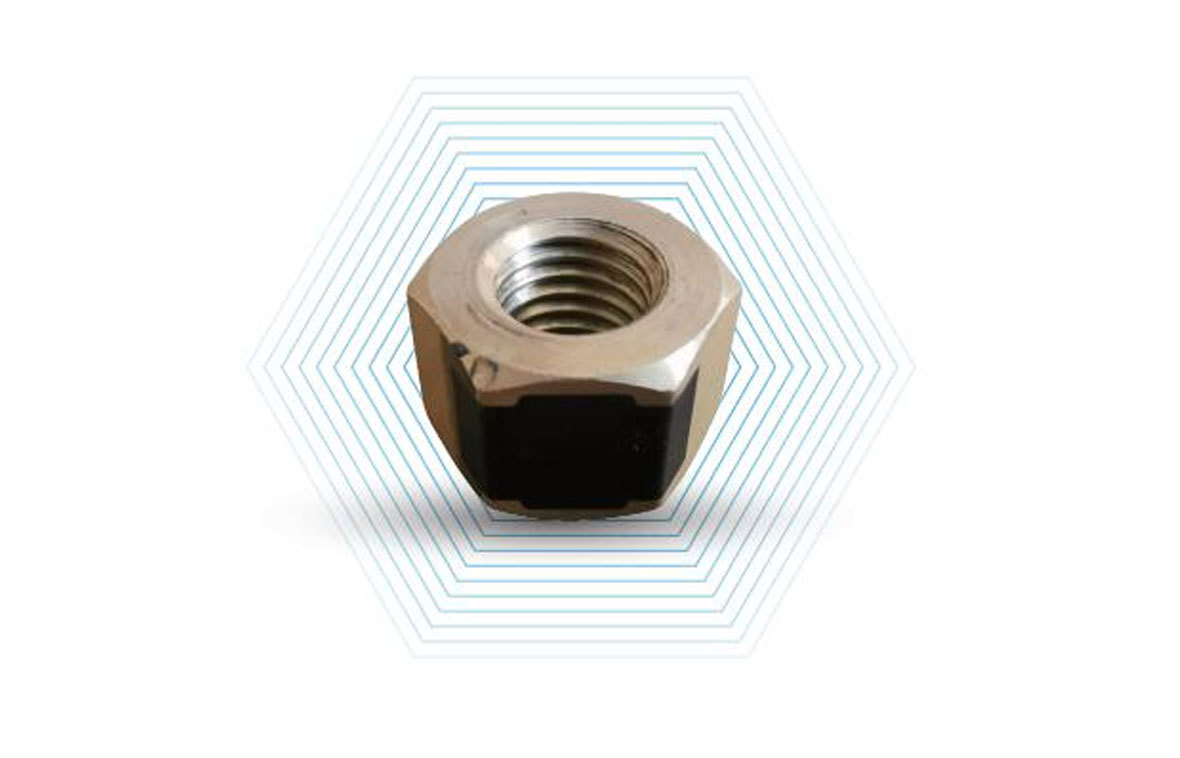

螺母温度传感器

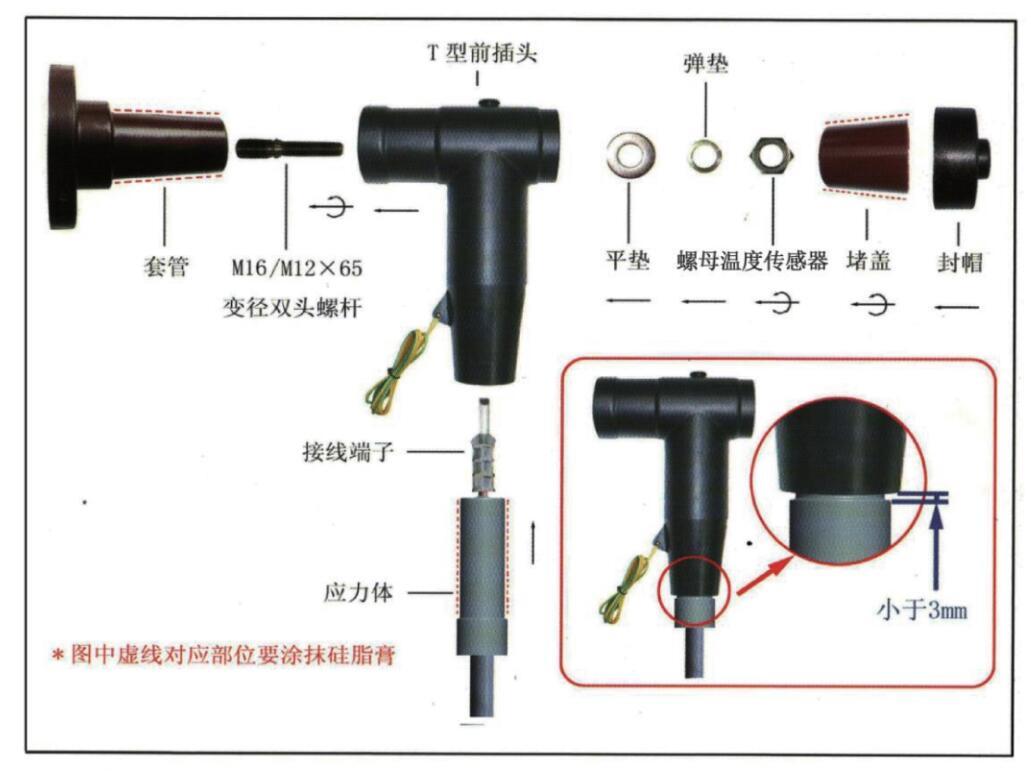

安装示意图

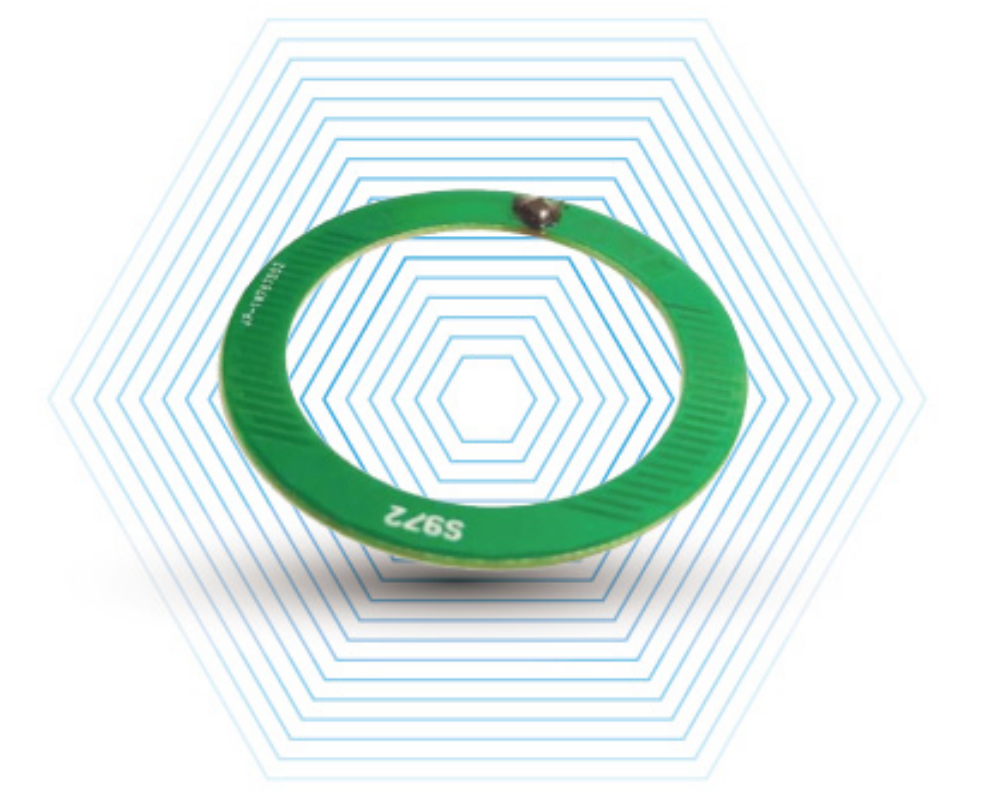

环形标签温度传感器

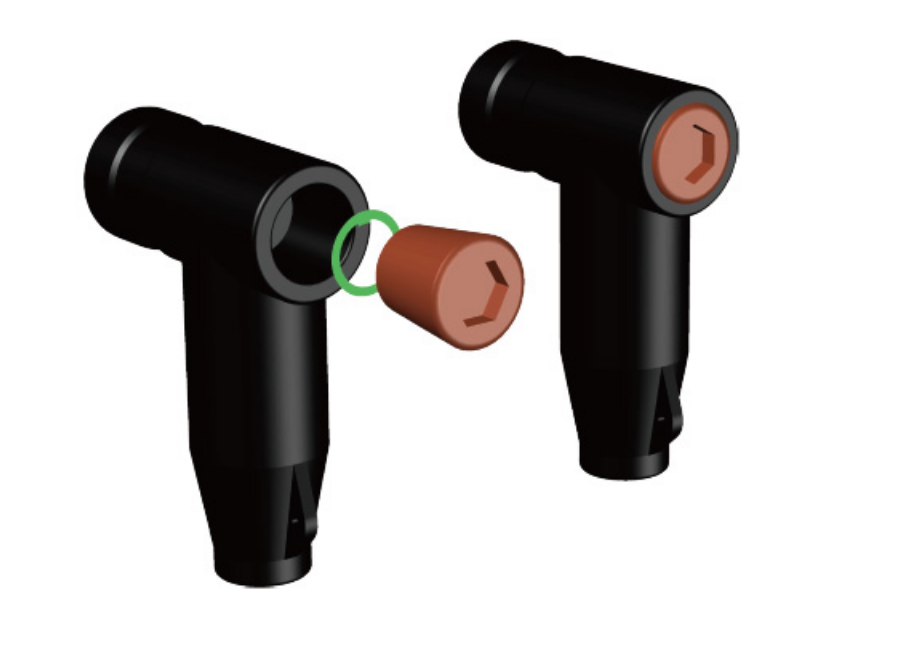

安装示意图

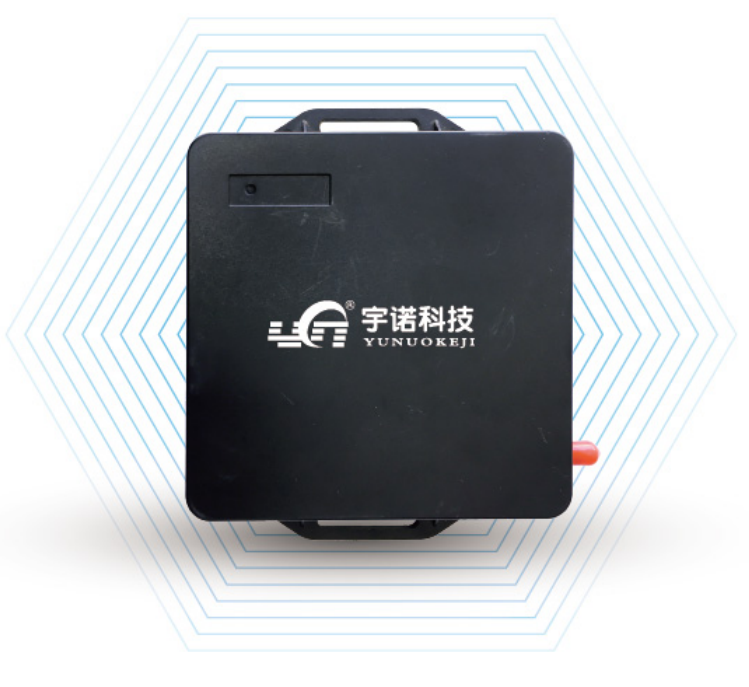

数据采集器（读写器）

产品概述

读写器的主要作用是实现与测温标签的无线交互，并与上位控制端建立通讯连接。



技术参数

名称 参数
工作电压： DC1V-36V
使用环境温度： 温度-20℃-75℃
储存温度： -40℃-80℃
工作频段： 902-928HMz
读取距离： 配合5dBi圆极化天线，测温距离可达3米
输出功率： 30dBm（软件可调）
支持协议： 兼容ISO18000-6C（EPC G2）
数据接口： RS485
天线接口： 4路 SMA型母头
接收灵敏度： ＜-85dBm
使用寿命： 10年以上
功耗： ≤10W
外形尺寸： 189x110x26mm
安装方式： 导轨式



外接天线（磁吸式）

产品概述

磁吸式天线通过接线端口连接到读写器上的天线接口处，主要用于向外发射出电磁波能量，同时接收标签反馈回来的电磁波信号。



技术参数

名称 参数
安装尺寸： 127x127x14mm（磁吸式或螺丝固定式）
耐温范围： -40℃～125℃
中心频点： 915MHz±3MHz
驻波比： 小于1.3:1
带宽： ＞20HMz
带口阻抗： 50 Ohm
典型增益： 5.3dBi
极化方向： 右旋圆极化
防护等级： IP55
