声表面波无线测温主机

浏览量

声表面波无线测温主机

测温主机是整套系统的核心装置,发出跳频脉冲无线电波询问无线电信号(OOK),传感器天线接收到跳频脉冲无线电波将引发石英晶体压电材料机械振动。跳频脉冲波频率越靠近压电材料固有频率则机械振幅越大(逆压电效应),而晶体的机械振动不可能随激励源的消逝而立即消逝(实际回波随时间呈指数衰减,持续时间越 20 微秒内);晶体的机械振动的剩余能量将会在电极间引发瞬间变化电场(正压电效应),电极间接有天线,测温主机通过精密电路捕获瞬间回波。
没有此类产品
产品描述

产品简介

声表面波无线测温系统的测温数据获取过程:发射传感器激励信号→传感器回波信号硬件滤波→传感器回波信号放大-→回波信号下变频→回波信号做傅立叶变换以及滤波-→通过算法分析计算传感器频率,从而算出传感器温度。-台主机可测量6到12个温度点,测温主机通过RS485通信线路连接,标准MODBUS-RTU协议格式,所有数据存于上位机专用数据库,可提供一年的历史查看数据:实时温度监控,历史温度曲线,预警阈值和告警方式可设置能提供温度越限、温度突变等预警,可提供站端监控系统或远程监控系统界面弹出、蜂鸣等多种告警方式。


声表面波无线测温主机

产品概述

测温主机是整套系统的核心装置,发出跳频脉冲无线电波询问无线电信号(OOK),传感器天线接收到跳频脉冲无线电波将引发石英晶体压电材料机械振动。跳频脉冲波频率越靠近压电材料固有频率则机械振幅越大(逆压电效应),而晶体的机械振动不可能随激励源的消逝而立即消逝(实际回波随时间呈指数衰减,持续时间越 20 微秒内);晶体的机械振动的剩余能量将会在电极间引发瞬间变化电场(正压电效应),电极间接有天线,测温主机通过精密电路捕获瞬间回波;通过傅立叶变换,小波去噪和滤波算法恢复传感器频率,而回波频率与晶体材料所在环境温度成线性正比关系,通过算法即可得出当前温度数据。一台主机可测量 6 到 12 个温度点,测温主机通过 RS485 通信线路连接,标准 MODBUS-RTU 协议格式。



技术参数

名称 技术参数 名称 技术参数
功能: 跳频波发射与回波分析 温度可靠性: 100%
中心频率: 433M 温度丢失率: <0.3%
工作电压: 5V/DC 数据协议: RS485 MODBUS RTU/IEC61850
工作电流: <200mA 数据刷新频率: 0.1Hz Typical
发射功率(微功率):

<10dBm

接收机外观尺寸:

143x105x40

接收敏感度:

-120dBm

产品概述

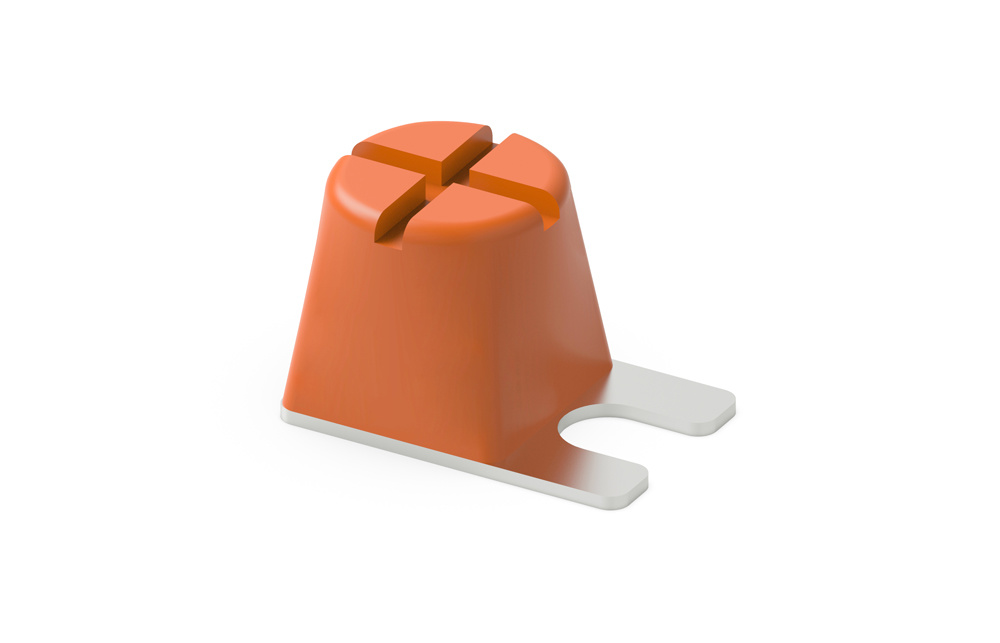

测温传感器直接贴装在被测高电压连接处的感温热敏器件,它由天线,陶瓷封装石英晶体传感器,和外壳构成;传感器没有半导体材料,因此对电场不敏感;故而简单可靠耐高压。采用高导热系数的胶体兼顾导热和预固定,且采用110kV 级耐高压自粘绝缘带完成二次固定。



应用场合

高压开关柜易发热点监测
低压开关柜易发热点监测
母线、变压器、电机等易发热点位置监测



安装方式

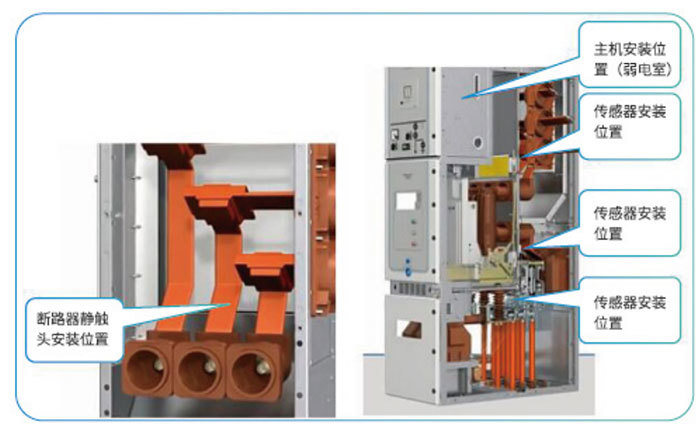

最常安装在母排靠近触点的位置,螺栓紧固,特殊环境下为保证传感器导热面与被测面充分接触采用1.5导热率导热胶粘接;采用110KV级绝缘自粘带包裹裸露导热铜块,并采用耐高温扎带再次紧固。



技术参数

名称 参数
特性: 石英晶体压电温度传感器
衰减特性: -30dBmin
温度线性度: <0.5%
老化特性@200°C: <0.3K@First 1000Hrs
耐高压特性: 220KV
精确度: 士1°C
测温范围: -20°C ~125°C
尺寸(MM): 53.5(长) x30.5(宽) x35.5(高)
未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
