智能操控无线测温综合装置
智能操控无线测温综合装置
所属分类:
综合测显无线测温
关键词:电能质量管理系列
立即联系产品详情
产品简介
智能操控无线测温综合装置是专门针对高压开关柜内各种信息采集和控制的综合装置。该产品是根据国家电力行业对“五防”的要求研制的一种新型、多功能的综合装置。配合相关的负载能对开关柜本体进行环境温湿度控制、对现场开关柜的各种开关状态进行即时显示,同时也可通过无线测温传感器对容易发热的接点进行电气隔离式无线测温,装置由无线测温传感器、智能操控无线测温综合装置主机组成。
智能操控无线测温综合装置主机
技术参数
名称 | 技术参数 |
工作电源: | AC/DC85-265V,频率50/60Hz |
湿度测量范围: | 0%RH~99%RH |
温度测量范围: | -19℃~99℃ |
环境湿度测量精度: | ±3.0%RH |
环境温度测量精度: | ±1℃ |
分 辨 率: | 1%RH、1℃ |
通讯方式: | RS485,ModBus协议 |
介质强度: |
≥AC3000V |
绝缘性能: | ≥100MΩ |
功 耗: | ≤15VA |
报警输出: |
无源触点输出(常开),AC220V 5A |
负载控制输出: | 无源触点输出(常开),AC220V 5A |
负载能力: |
一倍工作电压,额定功率阻性负载AC220V 5A |
负载断线报警输出: |
无源触点输出(常开),AC220V 5A |
无线测温功能: |
(3、6、9、12测温点可选) |
电参量测量: |
三相电压、电流、有功功率、无功功率…… |
接线图
应用场合
● 高压开关柜 (6KV/10KV/35KV) 易发热点监测
主要功能
● 具有无线测温功能 (3、6、9、12 测温点可选 )双路环境温湿度监测功能
● 具有动态一次模拟图指示功能 ( 断路器位置指示、接地开关位置 , 刀闸位置指示,储能回路完好指示 )
● 三相带电显示及闭锁功能
● 电参数测量功能 ( 三相电压、三相电流、有功、无功、功率因数……)
● 人体感应、语音防误、断路器分合闸次数记录、远方 / 就地操作等功能
安装尺寸
● 外形尺寸:238mm( 宽 )×192( 高 )×70mm( 深 )
● 开孔尺寸:220mm( 宽 )×165mm( 高 )
● 安装方式: 嵌入式,通过安装支架将其固定在面板上
无源无线测温传感器
技术参数
名称 | 参数 |
供电方式: | 电磁感应能量收集取电 |
测量温度: | -25℃~125℃ |
测量精度: | ±1℃ |
测量分辨率: | ±1℃ |
温度采样间隔: | 60s |
工作频率: | 2.4G或433M |
最小启动电流: | 3A |

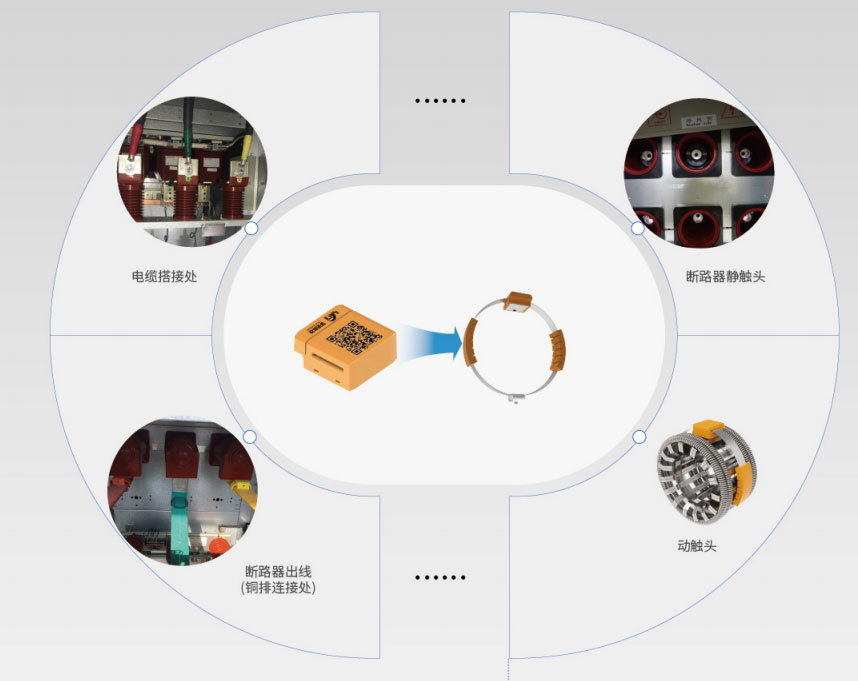

安装位置
断路器动触头、铜排连接处、电缆搭接头、变压器、电机等其它容易发热位置
外形尺寸
22.5mmx22mmx10mm
产品材质
耐高温阻燃材料
