环网柜内置式堵头无线测温装置

+
  • 环网柜内置式堵头无线测温装置.jpg
  • YNHW-300侧面 - 副本.jpg
  • 侧面(8).jpg
  • 正面(7).jpg

环网柜内置式堵头无线测温装置


可以接收、上传、管理、转发其所在范围内的温度传感器的数据 , 方便现场巡检以及事故隐患定位等。根据测温要求 , 可在每面开关柜、配电柜、电缆分接箱等设备开孔嵌入式安装 , 并且可采用 RS485 短距离通讯及 NB-IoT.4G远距离无线通讯 , 单台主机可以控制 3~256 个点

所属分类:

电场取能无源无线智能在线测温

关键词:

电场取能无源无线智能在线测温

关键词:电能质量管理系列

立即联系

产品详情


产品简介

目前,对于环网柜内电缆T型连接头的测温预警并无有效准确的方法和相关技术。这主要是由于电缆T型连接头有着全封闭耐高温、绝缘绝热的特性,传统的接触式测温无法有效的测量准确温度。我公司根据电场空间取电原理自主研发出无源无线温升监测装置,主要应用于环网柜内电缆T型连接头的温升监测。本装置由无源无线测温传感器、无线温度集中器组成,其中温度传感器内置于环网柜附件绝缘塞内,与发热点直接紧密相连。

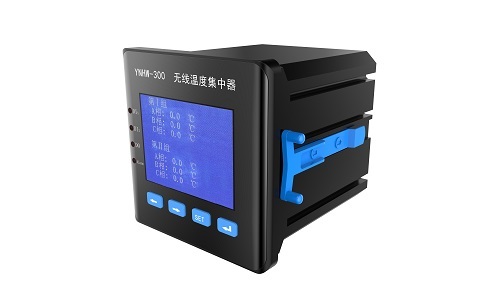

无线温度集中器

产品概述

可以接收、上传、 管理、转发其所在范围内的温度传感器的数据,方便现场巡检以及事故隐患定位等。根据测温要求,可在每面开关柜、配电柜、电缆分接箱等设备开孔嵌入式安装, 并且可采用RS485短距离通讯及NB-IoT.4G远距离无线通讯,单台主机可以控制3~256个点。



安装方式

安装方式 : 嵌入式安装,开孔尺寸 76mm x 76mm。

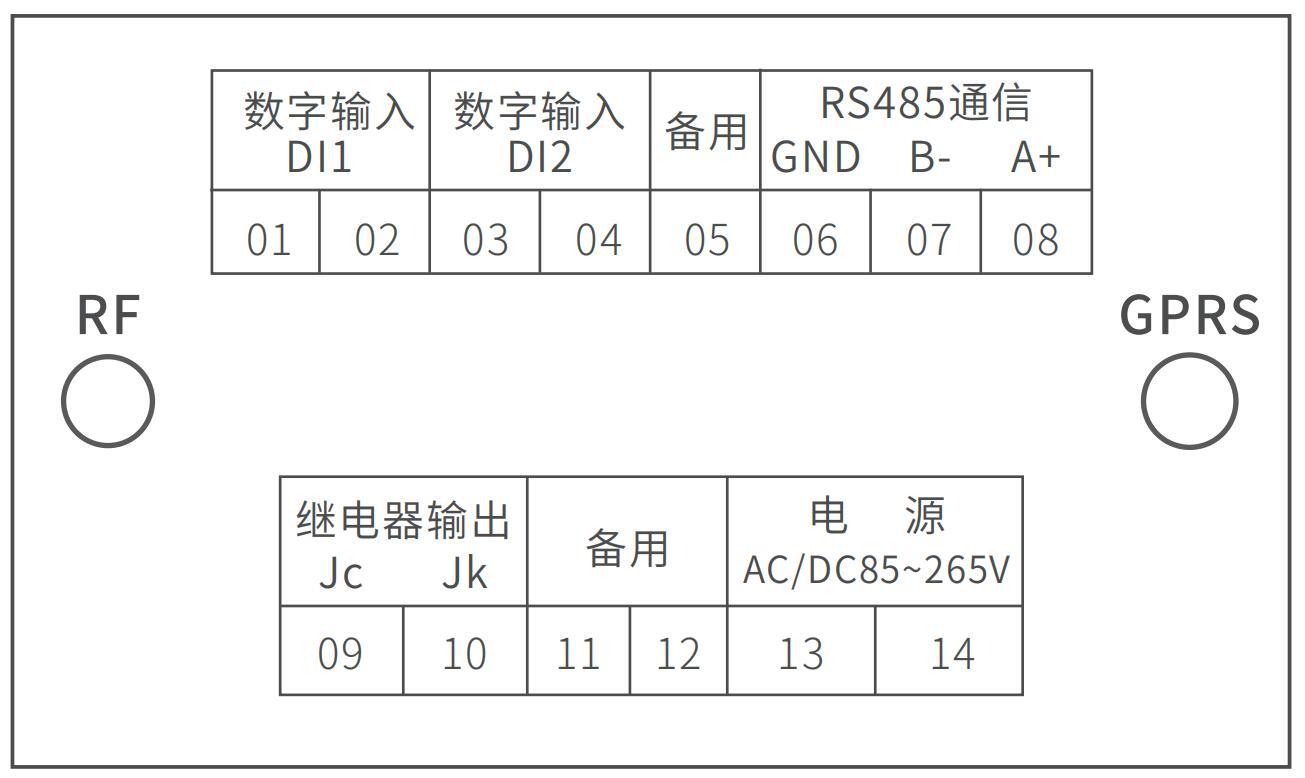

接线图





技术参数

名称 技术参数
监控: 3,6, 9,12.....测温点,测温点可设置
显示方式: LCD彩屏
报警输出: 1个(常开触点,220V/5A)
开关量输入: 2路
通讯方式: RS485,ModBus协议
工作电源: AC/DC85 -265V
整机功耗: <5W
数据上传:

RS485, NB-loT. 4G

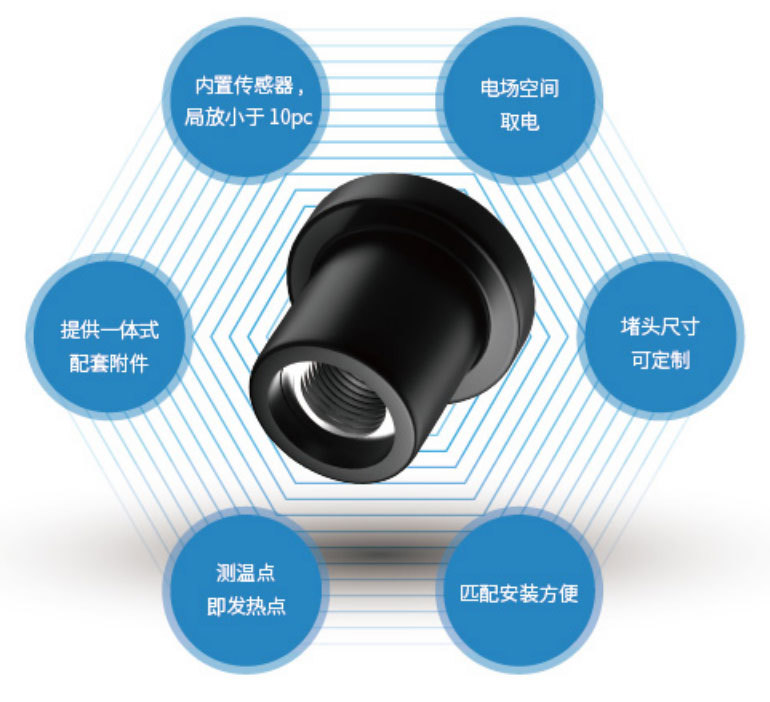

内置无线测温传感器

电缆头内置式- -体化设计,可应用于欧式、美式电缆接头。较传统的外绑式、内置式测温传感器,本产品直接监测电缆插头内部温度,采用电场空间取能供电和zigbee无线数据传输技术,可直接替换原有堵头,除主机外无需额外增加任何部件,真正的实现免安装、免调试、免维护。

技术参数

名称 技术参数
温度测量范围: -25℃-125℃
温度测量精度: ±1℃
分辨率: 0.1℃
取电方式: 电场取电(无需电池)
高压冲击: 95KV正负各10次
耐压: 45KV/3min,正常
局放: 15KV,小于10PC
射频标准:

zigbee2.4G

发射距离: 100M(空旷环境下)

备注:提供一体式配套附件(部分合作厂家:武汉科锐、安迪普、扬州森源....)

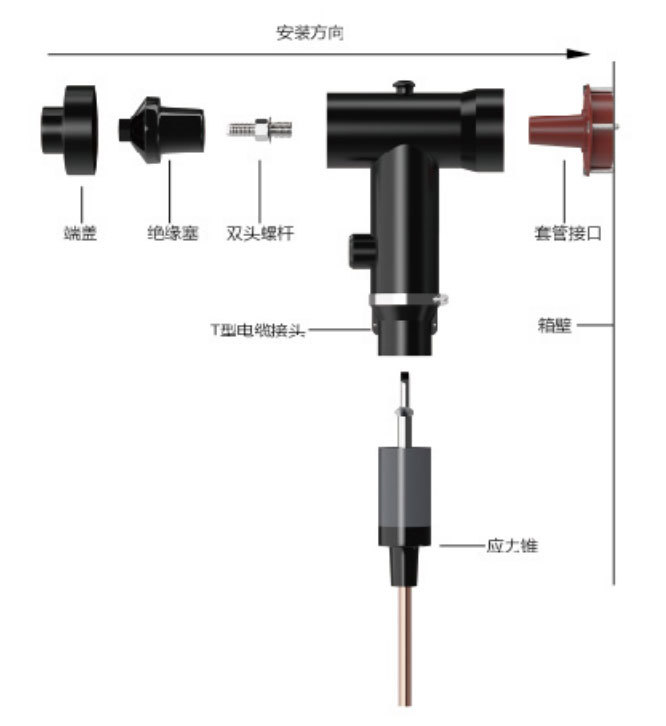

安装示意图

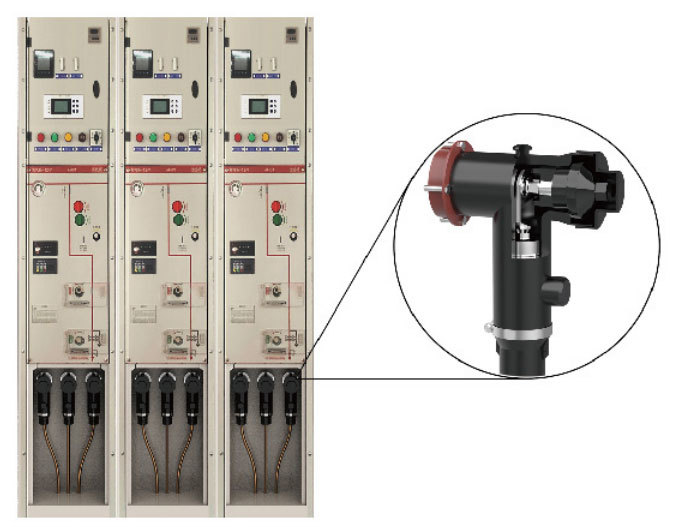

应用场合

用于环网柜、电缆分接箱、箱式变电站等各种应用电缆插头的高压电力设备的温度采集和监视。
