HZYN-9300开关状态指示器

+
  • -2.jpg
  • HZYN-9300-正面.jpg

HZYN-9300开关状态指示器


产品概述该产品根据国家电力行业"五防"的要求而开发研制,主要用于3-35KV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路动态模拟图、断路器位置指示、手车位置指示、开关状态、接地刀闸位置指示、弹簧储能状态等多项功能于一体。安装方式采用嵌入式,安装快速方便;用户选用时只需提供一次系统方案图和相应功能要求即可。 主要技术指标■电源:AC/DC85~265V,频率50/60H

所属分类:

HZYN-9300开关状态指示器

智能操控、状态指示器系列

关键词:

HZYN-9300开关状态指示器

智能操控、状态指示器系列

关键词:电能质量管理系列

立即联系

产品详情


产品简介

该产品根据国家电力行业"五防"的要求而开发研制,主要用于3-35KV 户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路动态模拟图、断路器位置指示、手车位置指示、开关状态、接地刀闸位置指示、弹簧储能状态等多项功能于一体。安装方式采用嵌入式,安装快速方便;用户选用时只需提供一次系统方案图和相应功能要求即可。

主要技术指标

■ 电 源:AC/DC85~265V,频率50/60Hz。

■ 工作环境:温度:-25℃~+70℃,环境相对湿度≤95%RH。

■ 海拔高度:≤3000m。

■ 抗电强度:外壳与端子间大于AC3000V。

■ 绝缘性能:外壳与端子间大于100MΩ。

■ 功 耗:≤8W 。

■ 连续工作:≥30000小时。

■ 抗电磁干扰性能:符合IEC255-22的标准规定。

主要功能

■ 一次动态模拟图。

开关状态位置指示

安装及使用说明

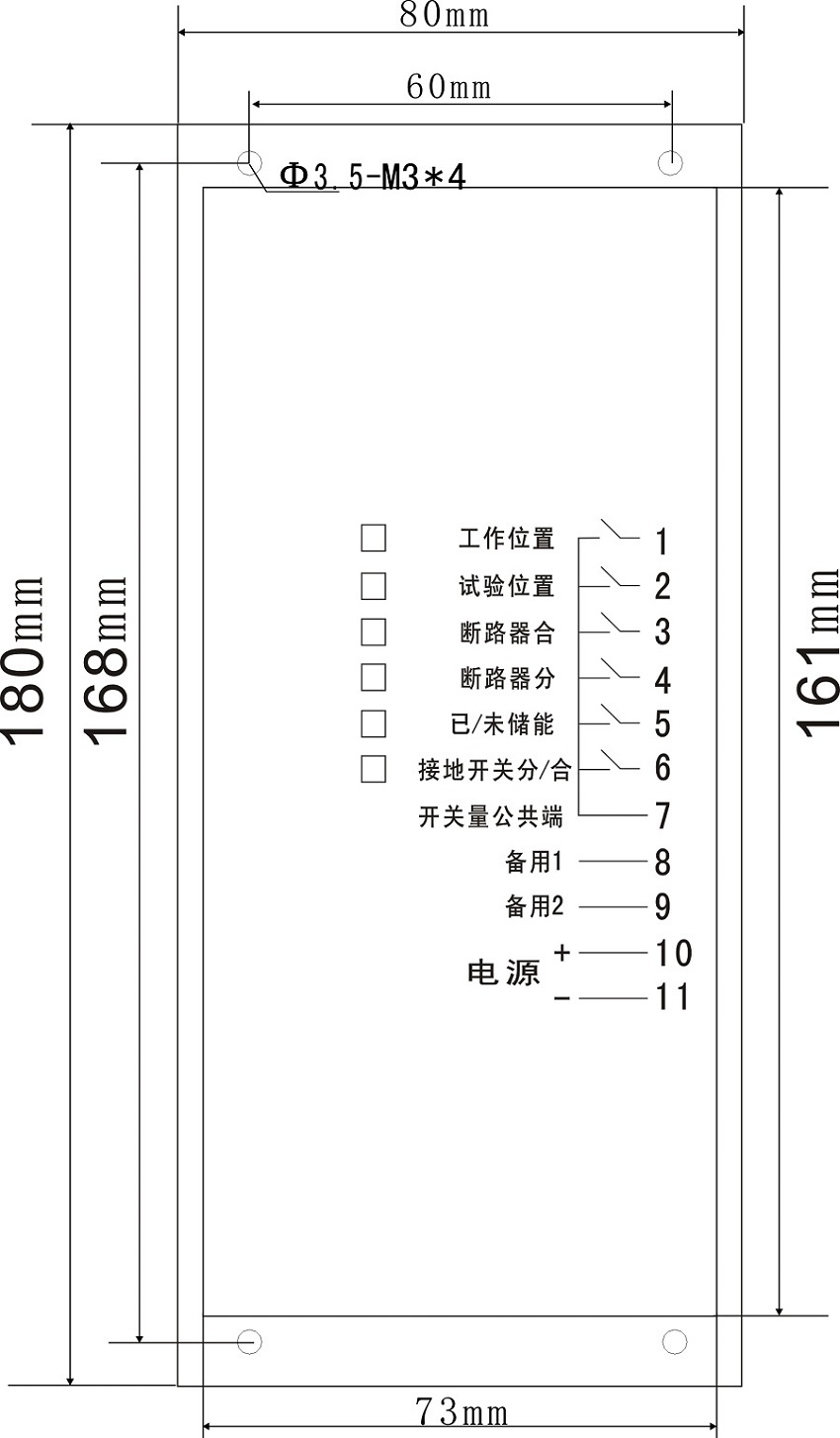

■ 外型尺寸:80mm( 宽)×108mm( 高)×25mm(深)。

■ 开孔尺寸:73mm(宽)× 161mm(高)。

■ 安装方式:嵌入式安装。( 在开关柜上开四个相对应Φ5mm 小孔,用M3 的螺丝固定住产品四角。螺丝中心间距为:60mm × 168mm)。
