产品描述

引言

随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多高楼建筑和大型厂房车间的出现,作为传统的电缆很难满足需求。新型配电装置的母线槽以其采用的新技术,新工艺且节省空间而被广泛应用。由于母线槽结构紧凑、铜排紧压一起,对散热和绝缘要求较高,若母线槽自身温度升高到一定的极限就会加速绝缘老化,甚至破坏绝缘,以至发生安全事故。因此,母线槽温度的实时监控,对用电的安全、预防事故具有重要的意义。

本系统通过温度采集器实时采集母线槽的温度,然后将温度数据和电压电流值各自通过RS485上传到送到数据集中器,数据集中器将采集到的数据通过TCP/IP上传到后台,并显示在液晶显示器上,达到对低压母线的实时在线监测。



低压母线在线监测系统总体结构

低压母线在线监测系统简介

我公司的低压母线在线监测系统主要由以下几部分构成:温度采集器、温度中继器、数据集中器及后台;

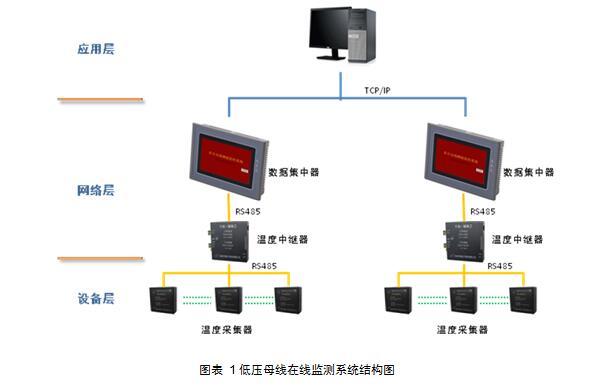

系统拓扑效果图如下所示:



温度采集器分布于母线的各个发热点,实时测量其表面温度,并将温度数据通过RS485上传给温度中继器;

温度中继器在系统中承担着温度数据的中继功能,它接收到温度采集器的数据之后再通过RS485传输给数据集中器;

数据集中器即信息显示和数据处理装置,能直观显示所有数据并通过TCP/IP上传到系统后台,并且提供报警功能。数据集中器内部电路采用低功耗节能设计、加密抗干扰无线通讯技术;

数据到达后台后,用户可以实时监测现场每个传感器的实时温度、历史曲线,如果出现超限情况,可以快速定位并及时通知相关人员。这就是系统的应用层。



监测系统单元介绍

温度采集器



YN-MWS温度采集器通过传感器的触头与被测物体相连接,通过网线将采集的温度数据发送给YN-MWZ温度中继器

温度采集器主要技术参数如下:

技术参数 指标
工作电源 DC24V±15%
功耗 <20mW
温度测量范围 -30~120℃
温度测量精度 ±2℃
温度分辨率 1℃
体积 55×55×22mm

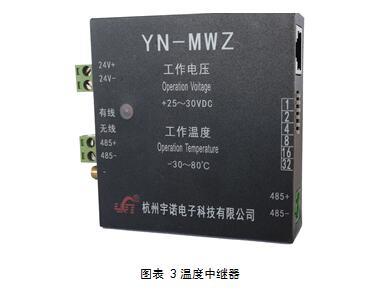

温度中继器



YN-MWZ温度中继器在系统中承担着温度数据的中继功能,它接收到传感器的数据之后再通过RS485传输给数据集中器

温度中继器主要技术参数如下:

技术参数 指  标 备注
工作电源 DC24V±15%
工作温度 -30~80℃
功耗 <30W 连接63个温度采集器时的功耗
通讯地址 1-63
体积 80×80×23(mm)

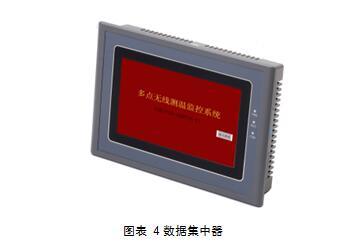

数据集中器



数据集中器是信息显示和数据处理装置,该产品针对目前市场上大部分同类产品操作不便的缺点进行了改进,采用中文液晶显示,直观显示所有测温点温升变化曲线、实时温度。设计有两级报警,内部电路采用低功耗节能设计、加密抗干扰无线通讯技术。

数据集中器主要技术参数如下:

技术参数 指  标
工作电源 DC:24V(±15%),10W
使用环境 温度:-10~65℃、湿度:10~90%RH(非冷凝)
防震度 10-25Hz(X  Y  Z方向2G/30分钟)
分辨率 800×480
防护等级 IP65(前面板)
耐压测试 1000VAC,1分钟
显示方式 液晶显示、中文菜单、 曲线模式 动态扫描
报警输出 动画报警输出、 文字报警内容
通讯接口 RS485接口,MODBUS协议  TCP/IP MODBUS
设备地址 1~247可设
设备功耗 ≤6W
外形尺寸 228×154×41
安装开口尺寸 211×145
安装方式 嵌入式(又叫面板式)
重量 约800g
