风电场无线测温

系统组成我公司推出风电场电气无线测温系统,采用无线传感器网络的组网技术的无线测温系统,实现对电气接点温度进行实时在线检测,经过与电力系统内部网络连接,在中心监控室内就可以监视运行状态,真正做到了远距离遥测,当被测点温度超过预先设定的阀值时,立刻发出报警信号及时提醒有关人员采取措施。系统由以下几部分组成:1)无线测温传感器安装于高压测温点,测量容易发热的电气接点温度,并将所测的数据通过射频信号发送出
没有此类产品
产品描述

系统组成

我公司推出风电场电气无线测温系统,采用无线传感器网络的组网技术的无线测温系统,实现对电气接点温度进行实时在线检测,经过与电力系统内部网络连接,在中心监控室内就可以监视运行状态,真正做到了远距离遥测,当被测点温度超过预先设定的阀值时,立刻发出报警信号及时提醒有关人员采取措施。

系统由以下几部分组成:

1)无线测温传感器安装于高压测温点,测量容易发热的电气接点温度,并将所测的数据通过射频信号发送出去; 本项目传感器主要安装于风机上电缆头、下电缆头以及箱变输入、箱变输出。

2)无线接收器主要是侦测无线电波并把温度电波信息转化为数据信息发送给现场的测温主控终端。

3)测温主控终端:即信息显示和数据处理装置,能直观显示所有测温点温度数据、实时监测,并且提供报警功能。内部电路采用低功耗节能设计、加密抗干扰无线通讯技术。系统集成、方便,无线测温传感器与系统显示主机数据交换采用无线加有线的优化通讯方式,保证了无线通讯的可靠性。

(4) 监控系统后台:具有实时数据查询、历史曲线、网络架构图、报警记录及报警数据等。画面直观,易懂,操作简单。能实时监测各个节点的温度数据,反应报警温度,并能记录温度数据曲线。方便客户远程监控现场监控数据。

在无人值守站,用户可选择安装宇诺公司匹配的测温后台软件,接收系统显示主机通过RS485或者以太网传送来的现场数据信息,通过测温软件显示具体数据,方便客户远程监控现场监控数据。



系统功能

监测功能

实现被监测设备温度参量的采集及数据处理功能,实现监测参量就地数字化和缓存,监测结果可实时发至上一级监控单元,也可通过本地提取,并且可存储三个月内的状态监测数据。

数据记录功能

(1)装置运行后能正确记录动态数据;装置异常等情况下应能够正确建立事件标识。

(2)保证记录数据的安全性,不因电源中断、快速或缓慢波动及跌落丢失已记录的动态数据;不因外部访问而删除动态记录数据。

自动报警功能

实时监测故障特征,根据预先设定的报警策略,对各种异常状态发出报警信号,并且报警信号可远传,报警功能限值可修改。

通讯功能

监测装置通讯采用满足监测数据传输所需要的、标准的、可靠的现场工业控制485总线,以太网或者GPRS无线信号传输(视当地信号而定)。

站控层功能要求

对所有上传的温度数据进行汇总,可以随时查看实时记录,调阅历史记录。温度报警,设备故障报警。

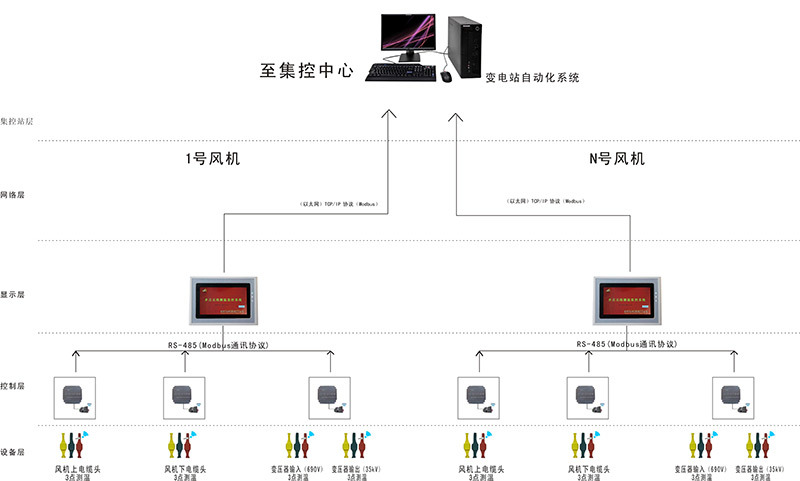

监控网络结构案例图
